Волоконно-оптические патч-корды: выбор и покупка в «СервакМастер»

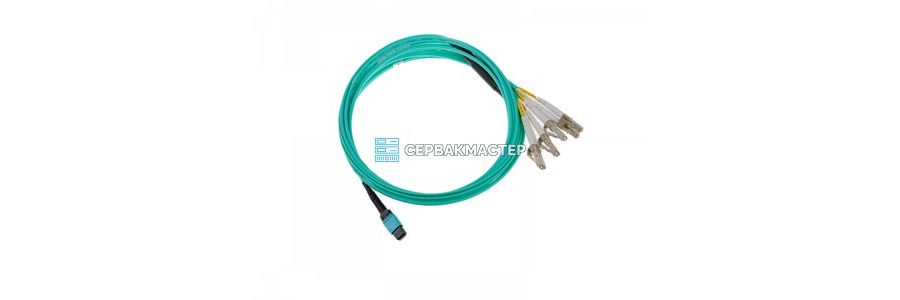

Волоконно-оптический патч-корд — это гибкий соединительный шнур с оптическими разъёмами на обоих концах, который обеспечивает высокоскоростной канал передачи данных без электромагнитных помех. Такие патч-корды используются в серверных комнатах, дата-центрах, телекоммуникационных узлах и корпоративных сетях, где требуется надёжное и быстрое оптическое соединение. В каталоге «СервакМастер» представлен полный ассортимент патч-кордов по типу волокна, разъёма и конструкции — для любого масштаба инфраструктуры.
Чем оптический патч-корд отличается от медного кабеля
Стеклянное или полимерное волокно внутри патч-корда передаёт световой сигнал, а не электрический ток. Это определяет ключевые эксплуатационные преимущества:
- Высокая пропускная способность — многомодовые волокна OM4 поддерживают 100 Гбит/с; одномодовые OS2 масштабируются до 400 Гбит/с и выше.
- Иммунитет к электромагнитным помехам — промышленные источники питания, радиооборудование и силовая проводка не влияют на качество сигнала.
- Большие расстояния без усилителей — одномодовые патч-корды OS2 уверенно работают на трассах от нескольких сотен метров до десятков километров.
- Гальваническая развязка — полностью исключены паразитные токи из-за разностей потенциалов заземления между стойками или зданиями.
Типы волоконно-оптических патч-кордов в нашем каталоге
По типу волокна
| Тип волокна | Диаметр сердечника | Рабочая длина волны | Типичные задачи |
|---|---|---|---|
| Многомодовое OM1 | 62,5/125 мкм | 850/1300 нм | Устаревшие инсталляции, короткие трассы до 1GbE |
| Многомодовое OM3 | 50/125 мкм | 850 нм | 10GbE до 300 м, 40GbE до 100 м |
| Многомодовое OM4 | 50/125 мкм | 850 нм | 10GbE до 550 м, 100GbE до 100 м |
| Одномодовое OS2 | 9/125 мкм | 1310/1550 нм | Межзданиевые магистрали, операторские сети |
Важно: смешивать волокна разных типов в одной линии не рекомендуется — это ведёт к дополнительным потерям сигнала.
По типу разъёмов
- LC–LC — компактный защёлкивающийся разъём, стандарт для трансиверов SFP, SFP+, SFP28, QSFP28. Наиболее популярный тип в современных серверных и коммутационных решениях.
- SC–SC — надёжный разъём с квадратным корпусом и байонетной фиксацией, применяется в телекоммуникационных шкафах и GPON-оборудовании.
- LC–SC — переходной шнур для стыковки оборудования с разными интерфейсами без дополнительных адаптеров.
- MTP/MPO — многоволоконный разъём (12 или 24 волокна в одном коннекторе) для высокоплотных инсталляций 40G/100G/400G в ЦОД.
- ST — байонетный разъём, сохранился в промышленных объектах и устаревших инфраструктурах.
- FC — резьбовое соединение, применяется в измерительных приборах и оборудовании с высоким уровнем вибрации.
По типу полировки торца
- UPC (Ultra Physical Contact) — возвратные потери от −50 дБ, стандартное решение для Ethernet-соединений и большинства сетевых применений. Разъёмы, как правило, синего цвета.
- APC (Angled Physical Contact) — скос торца 8°, возвратные потери от −60 дБ. Оптимально для GPON, WDM-систем и передачи аналогового видео. Разъёмы зелёного цвета.
Обратите внимание: соединять UPC и APC между собой не допускается — это приводит к резкому росту вносимых потерь.
По конструкции кабеля
- Simplex (одноволоконный) — один разъём с каждой стороны, используется при однонаправленной передаче или в WDM-системах, где оба направления идут на разных длинах волн.
- Duplex (двухволоконный) — два волокна в одной или раздельных оболочках, стандарт для двунаправленных оптических каналов (TX/RX).
- Armored (бронированный) — металлическая спираль под внешней оболочкой защищает кабель от раздавливания и перегиба в напольных лотках и кабельных каналах.
Доступные длины
В стандартном ассортименте «СервакМастер» патч-корды поставляются длинами: 0,5 м, 1 м, 2 м, 3 м, 5 м, 7 м, 10 м, 15 м, 20 м. Нестандартные длины изготавливаются под заказ — уточните сроки и стоимость у наших специалистов.
Совместимость с оборудованием
Патч-корды из каталога «СервакМастер» подходят для работы с трансиверами и коммутационным оборудованием ведущих вендоров:
- Cisco — серии Catalyst, Nexus, ASR; трансиверы SFP-10G-SR, SFP-10G-LR и совместимые аналоги.
- Juniper — серии EX, QFX, MX; модули SFP+, QSFP+, QSFP28.
- HPE / Aruba — коммутаторы FlexFabric, Aruba CX.
- Huawei — серии CE, S; корпоративные и операторские коммутаторы.
- Dell EMC — серверные платформы PowerEdge с оптическими сетевыми адаптерами.
- Supermicro — серверные платформы с интерфейсами 10G/25G/100G.
Технические характеристики и соответствие стандартам
Вся продукция отвечает требованиям международных стандартов:
- IEC 61754 — требования к конструкции оптических разъёмов.
- IEC 61300 — методы испытаний волоконно-оптических соединительных устройств.
- TIA/EIA-568 — структурированные кабельные системы для коммерческих зданий.
- ISO/IEC 11801 — международный стандарт структурированных кабельных систем.
Типовые характеристики потерь:
| Тип патч-корда | Вносимые потери (IL) | Возвратные потери (RL) |
|---|---|---|
| LC UPC многомодовый | ≤ 0,3 дБ | ≥ 50 дБ |
| LC APC одномодовый | ≤ 0,3 дБ | ≥ 60 дБ |
| MTP/MPO OM4 | ≤ 0,35 дБ | ≥ 26 дБ |
Как правильно выбрать оптический патч-корд
При подборе патч-корда обратите внимание на пять ключевых параметров:
- Тип волокна — определите, что уже проложено в вашей инфраструктуре: одномодовое OS2 или многомодовое OM3/OM4. Тип патч-корда должен соответствовать типу магистрали.
- Тип разъёмов — проверьте порты на трансиверах, патч-панелях и активном оборудовании. Для большинства современных серверных применений это LC–LC.
- Полировка — APC обязательна для GPON и WDM; для стандартных Ethernet-каналов достаточно UPC.
- Длина — измерьте трассу и добавьте 20–30 % запаса на укладку, радиусы изгиба и возможный перемонтаж.
- Конструкция оболочки — бронированный кабель выбирайте там, где патч-корд прокладывается по лоткам или проходит в зонах с механическими нагрузками.
Если параметры неизвестны или проект требует детального расчёта — свяжитесь с нами, специалисты «СервакМастер» помогут подобрать оптимальное решение.
