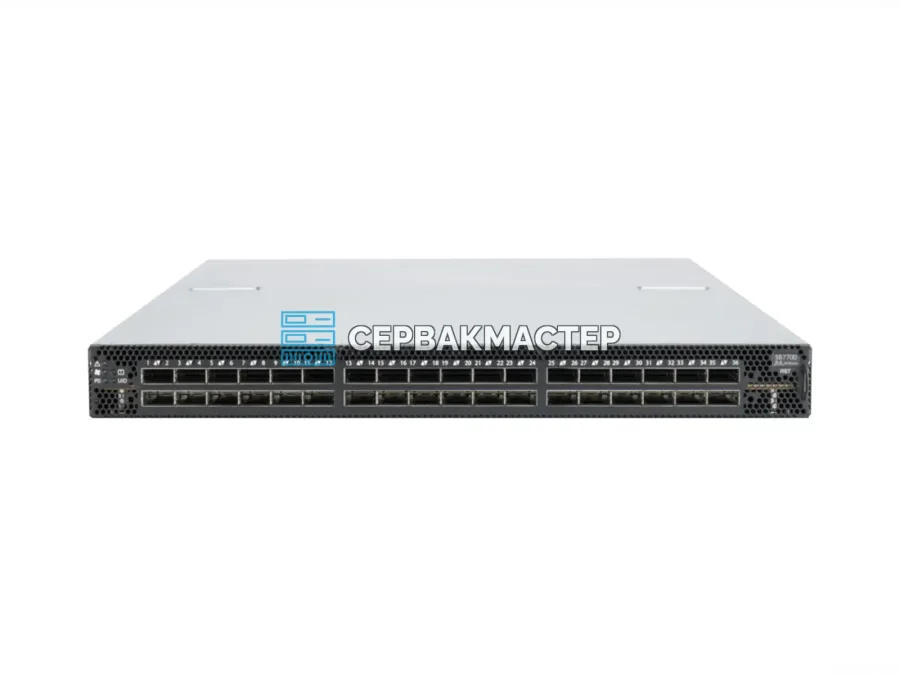

InfiniBand-коммутатор Mellanox SB7700 MSB7700-ES2R, 36 портов QSFP28 100 Гбит/с, 1U
Обзор: EDR InfiniBand-коммутатор на 36 портов
Mellanox SB7700 (MSB7700-ES2R) — управляемый коммутатор InfiniBand для построения высокопроизводительных fabric-сетей. Он рассчитан на HPC-кластеры, дата-центры и плотные серверные стойки, где критичны низкая задержка и предсказуемая пропускная способность. Устройство построено на чипе Switch-IB и предоставляет 36 портов QSFP28 по 100 Гбит/с с неблокирующей коммутацией до 7,2 Тбит/с.
Версия ES2R выполнена в корпусе стандартной глубины и комплектуется двумя блоками питания переменного тока, x86-модулем управления с двумя ядрами и набором для монтажа в стойку (Rail Kit). Индекс R означает airflow C2P: воздух идёт от портов к стороне блоков питания, вход находится со стороны разъёмов.
Ключевые особенности
- 36 полноскоростных портов EDR 100 Гбит/с (QSFP28) с двунаправленной пропускной способностью на каждый порт.
- Неблокирующая производительность до 7,2 Тбит/с и заявленная задержка между портами 90 нс.
- Типичное энергопотребление с пассивными кабелями — 136 Вт.
- Функции для управления нагрузкой в fabric: adaptive routing, congestion control, VL2VL mapping, port mirroring.
- Встроенный subnet manager для fabric до 2K узлов.
- Управление через CLI и Web UI, поддержка SNMP v1/v2/v3 и IPv6 management; два порта Ethernet 10/100/1000, RS232 over DB9 и USB.
- Резервируемые hot-plug блоки питания и вентиляторы с горячей заменой.
- Операционная система MLNX-OS.
Характеристики
| Параметр | Значение |
|---|---|
| Производитель | Mellanox |
| Партномер | MSB7700-ES2R |
| Тип оборудования | Управляемый |
| Порты | 36 x QSFP28 |
| Скорость портов | 100G |
| Пропускная способность | до 7,2 Тбит/с |
| Задержка между портами | 90 нс |
| Воздушный поток | Прямой (F2B/C2P) |
| Операционная система | MLNX-OS |
| Форм-фактор | 1U, монтаж в 19″ стойку |
| PoE | Нет |
| Рабочая температура | от 0 до 45 °C |
Для каких задач подходит
Коммутатор ориентирован на роль ToR/Leaf в серверной и подходит для следующих сценариев:
- вычислительные кластеры HPC и научные расчёты, где важна низкая задержка между узлами;
- плотные серверные стойки с адаптерами InfiniBand EDR;
- среды Enterprise Data Center, где нужна управляемая fabric-сеть с резервированием питания и охлаждения;
- сети хранения и обмена данными, чувствительные к перегрузкам, — благодаря congestion control и adaptive routing.
Состояние, проверка и поставка
Оборудование поставляется в состоянии «Новое». Перед отправкой «СервакМастер» тестирует устройство, на него действует гарантия 1 год с заменой компонентов. Доставка выполняется по России службой СДЭК и другими ведущими транспортными компаниями.
Характеристики
| Тип | Новые |
| Парт.№ | MSB7700-ES2R |
| Тип оборудования | Управляемый |
| Задачи | Для серверной |
| Уровень | Не указано |
| Поддержка PoE | Нет |
| Количество портов PoE | 0 |
| Бюджет PoE, Вт | 0 |
| Тип портов | QSFP28 |
| Скорость клиентских портов | 100G |
| Скорость UpLink | 100G |
| Особенности | Прямой воздушный поток (F2B/C2P) / Горячая замена вентиляторов / Горячая замена БП |
| Размещение | Монтируемый в стойку |
| Поддержка InfiniBand | HDR (200Гбит/с) |
| Поддержка RoCE | Нет |
| Поддержка Ultra Ethernet | Нет |
| Операционная система | MLNX-OS |
