Коммутатор H3C S6805-54HT: 48 портов RJ45 10G и 6 портов QSFP28 100G, L3
Обзор коммутатора H3C S6805-54HT
H3C S6805-54HT — управляемый L3 Ethernet-коммутатор серии S6805, рассчитанный на сети дата-центров и облачные инфраструктуры. Устройство ориентировано на высокоплотное подключение серверов по 10GE и обычно устанавливается в роли ToR/Leaf-коммутатора в стойке.

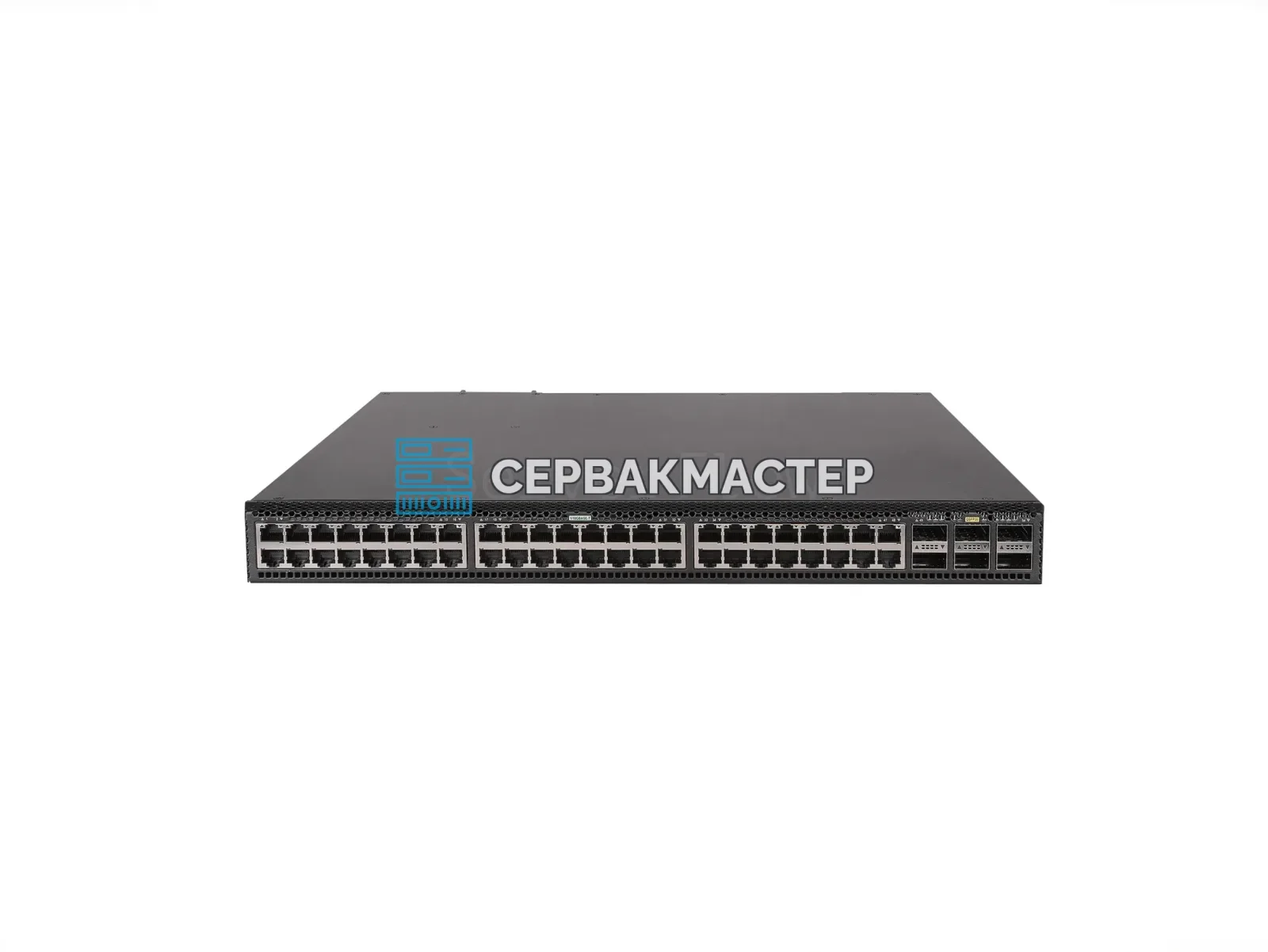

Медная часть представлена 48 портами RJ45 1G/10G Base-T, поэтому для подключения серверов можно использовать обычную витую пару без оптических трансиверов. Для связи с вышестоящим уровнем сети предусмотрены 6 портов QSFP28 100G, которые также работают в режиме 40G QSFP+.
Ключевые особенности
- 48 портов RJ45 1G/10G Base-T и 6 портов QSFP28 100G с поддержкой 40G QSFP+.
- Заявленная производительность: коммутационная способность 2,16 Тбит/с, пересылка 1001,7 Mpps, буфер 32 МБ, задержка менее 800 нс для 64-байтных пакетов.
- Фабричные технологии: VXLAN, BGP-EVPN, IRF2.0, M-LAG/DRNI, S-MLAG.
- Маршрутизация и резервирование: OSPF, IS-IS, BGP, VRRP, LACP, STP/RSTP/MSTP.
- Lossless Ethernet: RoCE v1/v2, PFC, ECN, DCBX, ETS; также указана поддержка FCoE и Jumbo Frame 9416 байт.
- Управление: консольный порт, mini USB console, USB, два out-of-band порта (один GE медный, один GE оптический); SNMPv1/v2c/v3, Telnet, SSH 2.0, NETCONF, gRPC, sFlow/NetStream, ERSPAN, INT, ZTP, PTP.

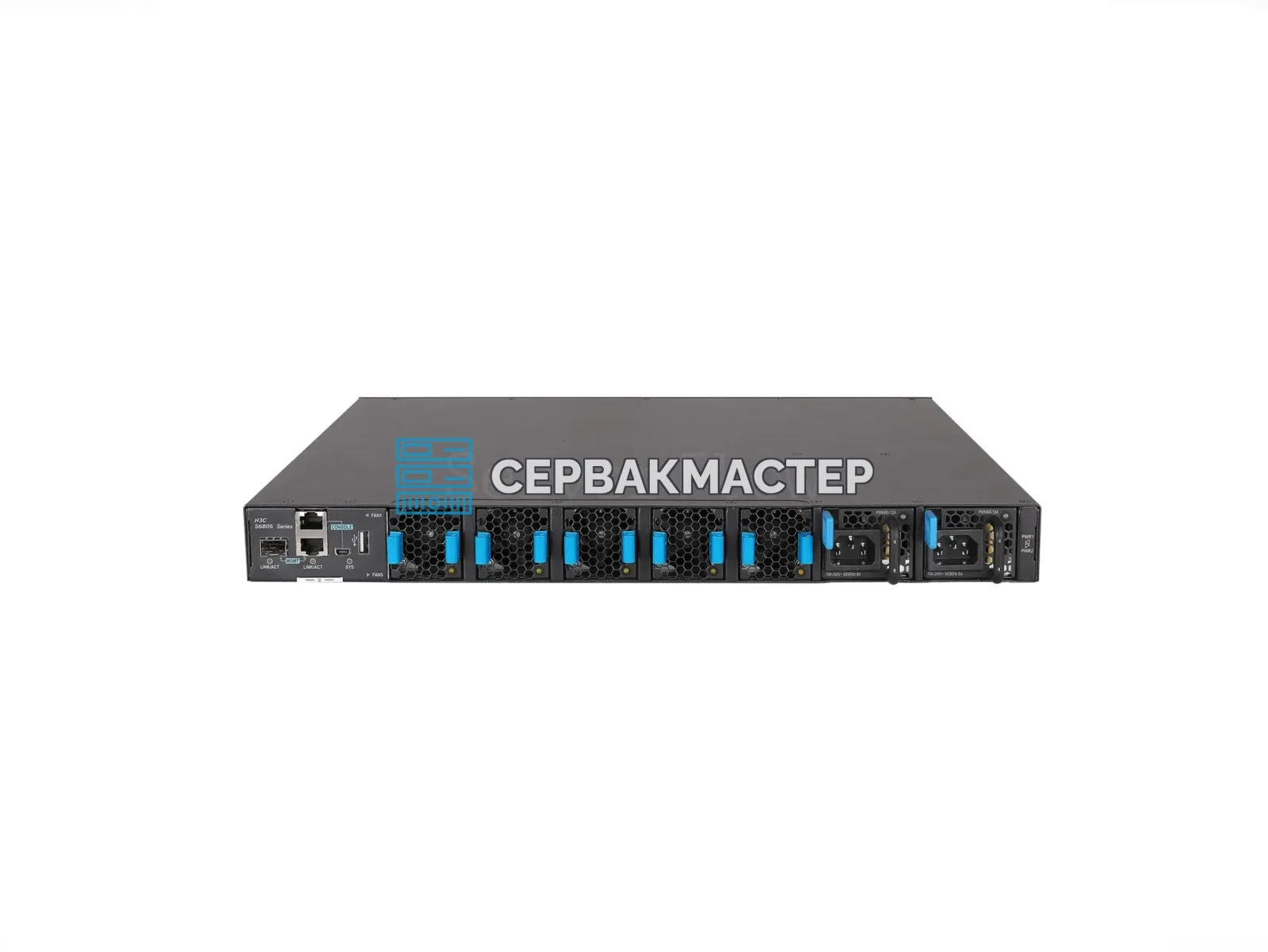

- Два слота питания и пять вентиляторов с горячей заменой (резервирование 3+2); направление воздушного потока выбирается: front to rear или rear to front.
Характеристики
| Параметр | Значение |
|---|---|
| Модель | H3C S6805-54HT (парт.№ S6805-54HT) |
| Тип | Управляемый, L3 |
| Клиентские порты | 48x RJ45 1G/10G Base-T |
| Uplink-порты | 6x QSFP28 100G (режим 40G QSFP+) |
| PoE | Нет |
| Коммутационная способность | 2,16 Тбит/с |
| Производительность пересылки | 1001,7 Mpps |
| Буфер / память | 32 МБ; 4 ГБ Flash / 8 ГБ SDRAM |
| RoCE | RoCEv2 |
| Размеры | 44 × 440 × 460 мм, масса до 10 кг |
| Энергопотребление | типично 174 Вт (Single AC), рабочий диапазон 0–45 °C |
| Монтаж | В стойку |
Для каких задач подходит
- ToR/Leaf-уровень в сетях дата-центров и серверных комнат с подключением серверов по 10G Base-T.
- Построение EVPN-VXLAN-фабрики с 100G uplink-соединениями.
- Среды с требованиями к низкой задержке и lossless-передаче, в том числе трафик RoCE для хранилищ и вычислительных кластеров.
- Модернизация серверного access-уровня с переходом с 1G на 10G без перекладки медной кабельной системы.
Состояние, проверка и поставка
Коммутатор поставляется как новое оборудование. Перед отправкой «СервакМастер» тестирует устройство; на товар действует гарантия 1 год с заменой компонентов. Доставка осуществляется по России службой СДЭК и другими ведущими транспортными компаниями. Подобрать оптические модули и кабели для uplink-портов и уточнить совместимость поможет менеджер магазина.
Характеристики
| Тип | Новые |
| Парт.№ | S6805-54HT |
| Тип оборудования | Управляемый |
| Задачи | Для серверной |
| Уровень | L3 |
| Поддержка PoE | Нет |
| Количество портов PoE | 0 |
| Бюджет PoE, Вт | 0 |
| Тип портов | RJ45 / QSFP+ / QSFP28 |
| Скорость клиентских портов | 1G / 10G |
| Скорость UpLink | 40G / 100G |
| Особенности | Обратный воздушный поток (B2F/P2C) / Прямой воздушный поток (F2B/C2P) / Горячая замена вентиляторов / Горячая замена БП / Поддержка Jumbo Frames |
| Размещение | Монтируемый в стойку |
| Поддержка InfiniBand | Нет |
| Поддержка RoCE | RoCEv2 |
| Поддержка Ultra Ethernet | Нет |
