Коммутатор H3C S6805-54HF: 48x SFP+ 10G и 6x QSFP28 100G для ToR/Leaf
Обзор H3C S6805-54HF
H3C S6805-54HF — управляемый коммутатор уровня L3 из серии S6805, созданной для сетей дата-центров и облачных платформ. Он рассчитан на высокоплотное подключение серверов по 10GE и обычно устанавливается в стойку как ToR-коммутатор доступа в overlay-сетях или интегрированной фабрике.

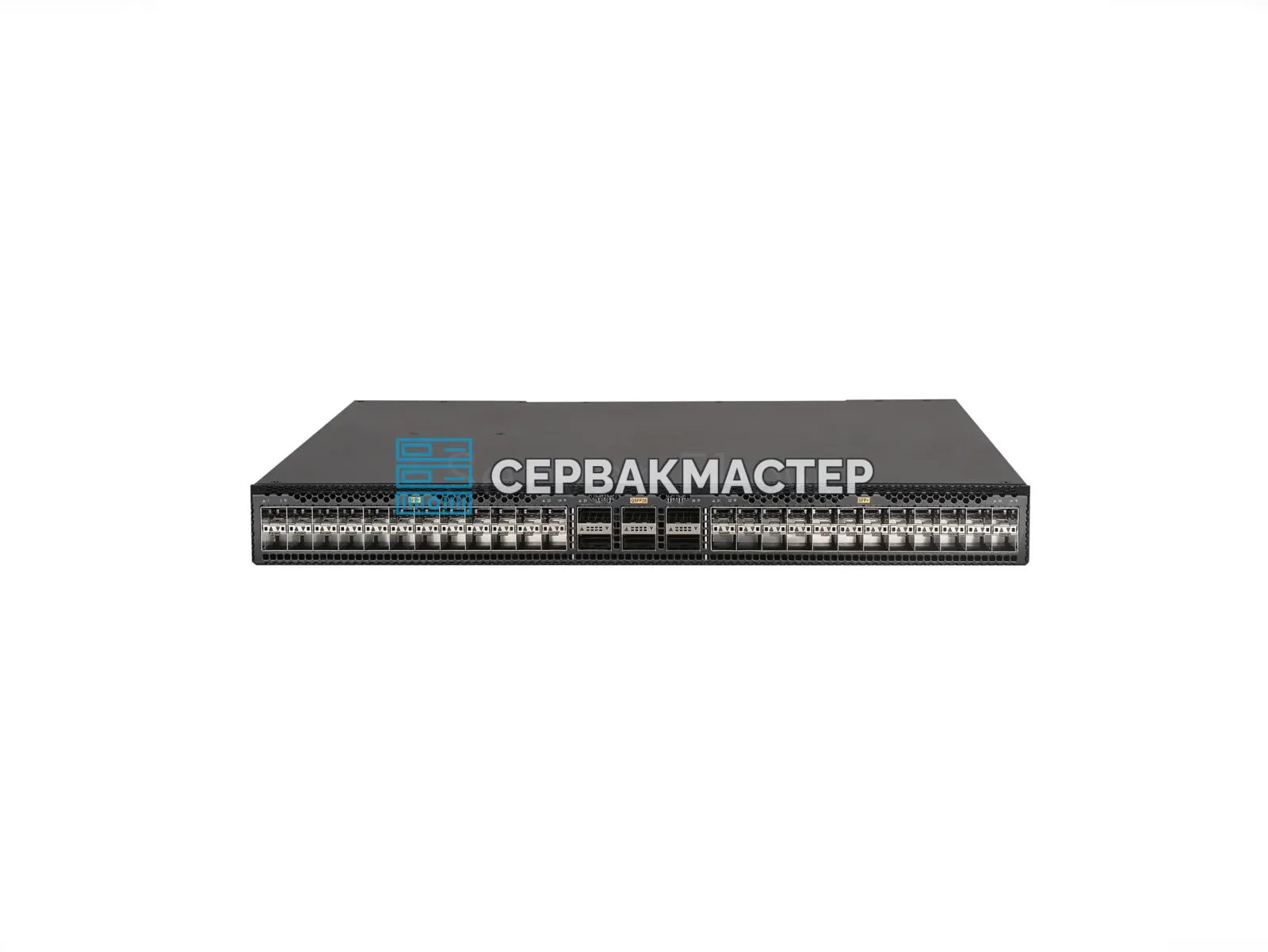

Конфигурация сочетает 48 портов SFP+ 10G (с поддержкой 1G SFP) и 6 портов QSFP28 100G для аплинков. Это позволяет собрать компактный Leaf-уровень: серверы подключаются по 10G, а связь с Spine-уровнем идёт по 40G или 100G.
Ключевые особенности
- 48 портов SFP+ 10G, работающих также в режиме 1G SFP, и 6 портов QSFP28, которые могут работать как 100G или 40G QSFP+.
- Breakout-варианты: 40G на 4x10G и 100G на 4x25G.
- Производительность по спецификации: 2,16 Тбит/с коммутационная способность, 1001,7 Mpps, буфер 32 МБ, задержка менее 800 нс для 64-байтных пакетов.
- Функции для дата-центра: VXLAN, BGP-EVPN, IRF2.0, M-LAG/DRNI, S-MLAG, FCoE.
- Маршрутизация и L2: OSPF, IS-IS, BGP, VRRP, LACP, STP/RSTP/MSTP, Jumbo Frame 9416 байт.
- Lossless Ethernet: RoCE v1/v2, PFC, ECN, DCBX и ETS.
- Управление: serial console, mini USB console, USB, два out-of-band порта (GE copper и GE fiber), SNMPv1/v2c/v3, SSH 2.0, NETCONF, gRPC, sFlow/NetStream, ERSPAN, INT, ZTP, PTP.

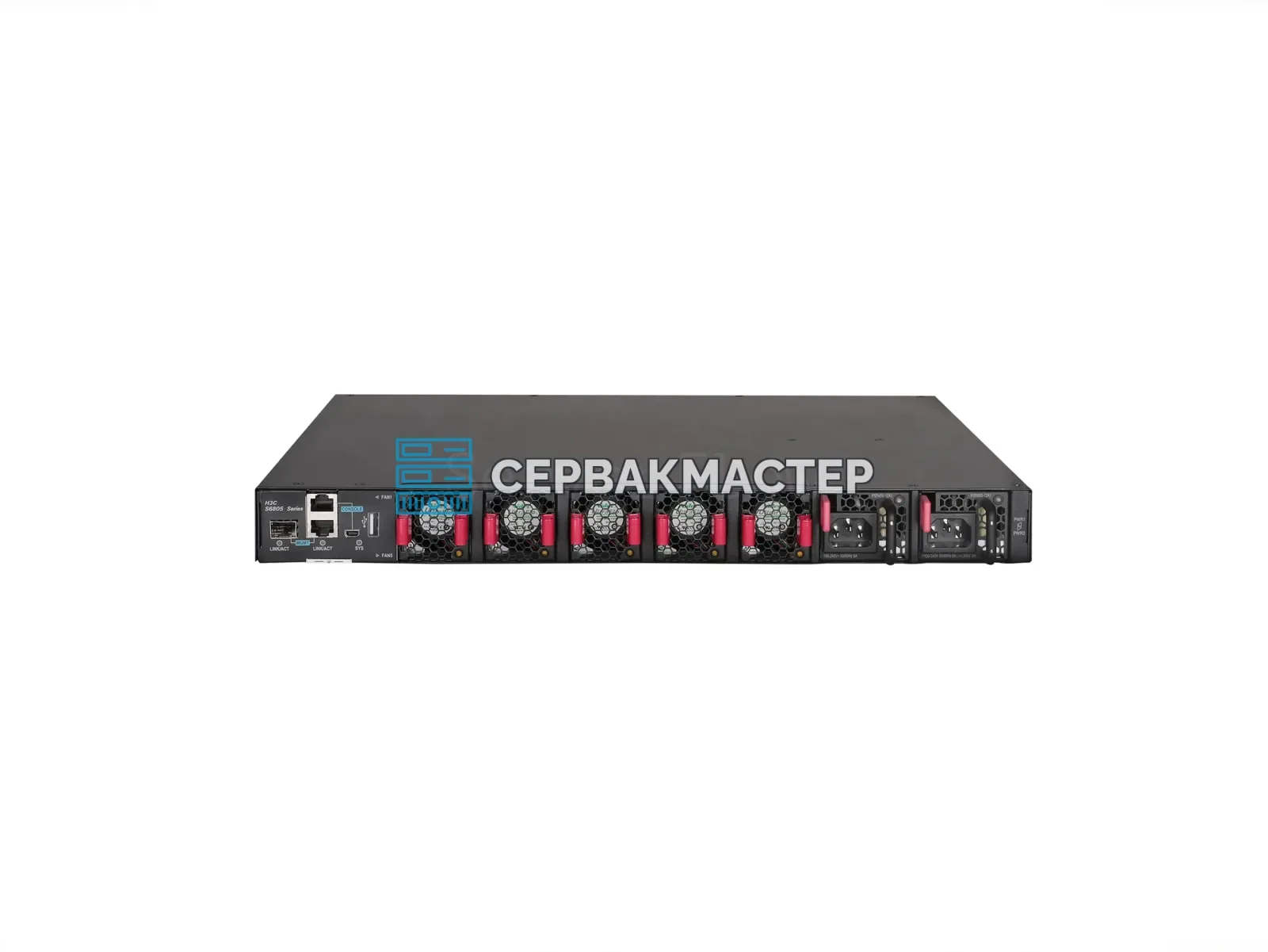

- Отказоустойчивость: 2 слота питания, 5 вентиляторов с горячей заменой и резервированием 3+2, выбор направления воздушного потока front to rear или rear to front.
Характеристики
| Параметр | Значение |
|---|---|
| Артикул | 6805-54HF |
| Уровень | L3, управляемый |
| Порты клиентские | 48x SFP+ 10G (поддержка 1G SFP) |
| Порты UpLink | 6x QSFP28 (100G / 40G) |
| Пропускная способность коммутации | 2,16 Тбит/с |
| Скорость пересылки | 1001,7 Mpps |
| Буфер | 32 МБ |
| Процессор и память | CPU C3000 2,2 ГГц, 4 ядра; 4 ГБ Flash / 8 ГБ SDRAM |
| PoE | Нет |
| RoCE | RoCEv2 |
| Размеры | 44 × 440 × 400 мм, масса до 10 кг |
| Энергопотребление | типично 120 Вт при Single AC; рабочий диапазон 0–45 °C |
| Размещение | В стойку |
Для каких задач подходит
Коммутатор ориентирован на серверную: роль ToR/Leaf в сетях с 10GE-подключением серверов и 100G-аплинками. Он подойдёт для построения EVPN-VXLAN фабрик, для кластеров и хранилищ, где важны низкая задержка и lossless-передача (RoCEv2 с PFC и ECN), а также для инфраструктур, где требуется горячая замена блоков питания и вентиляторов без остановки сети. InfiniBand и Ultra Ethernet модель не поддерживает, PoE-портов нет.
Состояние, проверка и доставка
Коммутатор поставляется новым. Перед отправкой «СервакМастер» тестирует оборудование, на него действует гарантия 1 год с заменой компонентов. Доставка по России осуществляется через СДЭК и другие ведущие службы доставки. Помощь с подбором трансиверов и кабелей под вашу схему можно получить у менеджеров магазина.
Характеристики
| Тип | Новые |
| Парт.№ | 6805-54HF |
| Тип оборудования | Управляемый |
| Задачи | Для серверной |
| Уровень | L3 |
| Поддержка PoE | Нет |
| Количество портов PoE | 0 |
| Бюджет PoE, Вт | 0 |
| Тип портов | SFP / SFP+ / QSFP+ / QSFP28 |
| Скорость клиентских портов | 1G / 10G |
| Скорость UpLink | 40G / 100G |
| Особенности | Обратный воздушный поток (B2F/P2C) / Прямой воздушный поток (F2B/C2P) / Горячая замена вентиляторов / Горячая замена БП / Поддержка Jumbo Frames |
| Размещение | Монтируемый в стойку |
| Поддержка InfiniBand | Нет |
| Поддержка RoCE | RoCEv2 |
| Поддержка Ultra Ethernet | Нет |
