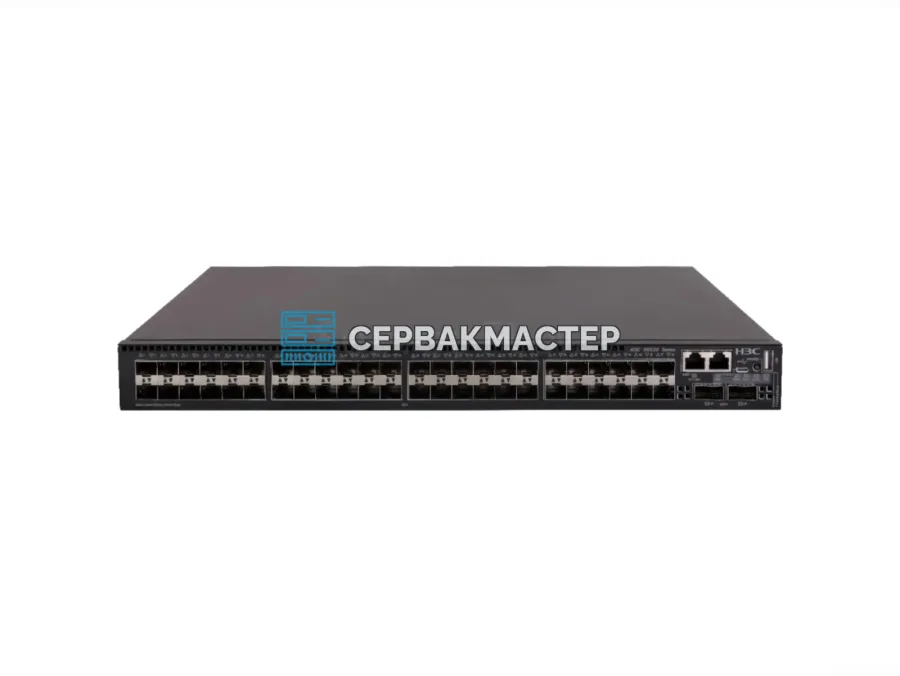

Коммутатор H3C S6520X-54QC-EI: L3, 48x SFP+ 10 Гбит/с и 2x QSFP+ 40 Гбит/с

Обзор H3C S6520X-54QC-EI

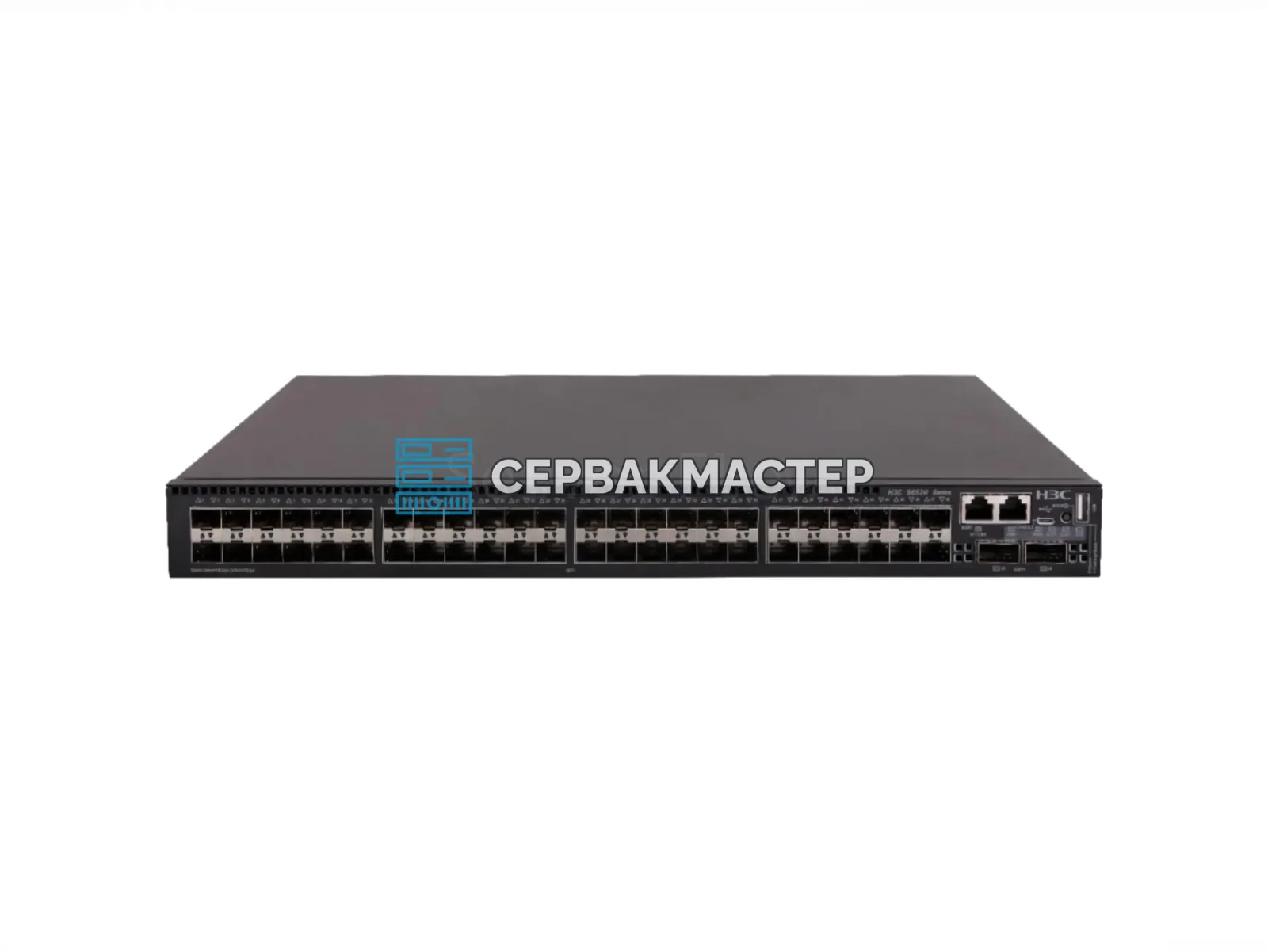

H3C S6520X-54QC-EI — управляемый L3 Ethernet-коммутатор серии S6520X-EI, рассчитанный на кампусные и корпоративные сети. Устройство ориентировано на 10GE-доступ и агрегацию: плотность портов позволяет подключать серверы, СХД и нижестоящие коммутаторы без лишних промежуточных уровней, а фиксированные порты 40G закрывают восходящие линии.

В базовой конфигурации коммутатор имеет 48 портов SFP+ (1/10G) и 2 порта QSFP+ 40G. Каждый QSFP+ можно разделить на четыре порта 10GE, поэтому одну и ту же модель удаётся гибко использовать и как 40G-uplink, и как источник дополнительных 10G-подключений. Для отказоустойчивых схем предусмотрены IRF и M-LAG.

Ключевые особенности

• 48 портов SFP+ 1/10G и 2 порта QSFP+ 40G; QSFP+ делится на 4 порта 10GE.
• 2 слота расширения для интерфейсных модулей. В спецификации упомянуты модули с 10G SFP+, 25G SFP28, 40G QSFP+, 100G QSFP28 и мультигигабитными Base-T портами, но базовая комплектация включает именно 48 SFP+ и 2 QSFP+.
• Производительность по заявленным данным: 1440 Гбит/с port switching capacity, 1050 Mpps packet forwarding rate, 2,56 Тбит/с box switching capacity.
• Аппаратная платформа: двухъядерный CPU 1,6 ГГц, 2 ГБ SDRAM, 1 ГБ Flash, пакетный буфер 10 МБ.
• Функции: IRF2, M-LAG, S-MLAG, VXLAN, EVPN, OSPF, IS-IS, BGP, LACP, STP/RSTP/MSTP, ACL, QoS, Jumbo Frame, PFC и ECN.
• Программируемость и управление: SDN через OpenFlow, Telemetry через gRPC, NETCONF/YANG, RESTful/RESTCONF API, SmartMC, встроенный AC для управления точками доступа.
• Две hot-swappable секции блоков питания и два hot-swappable вентиляторных модуля с изменяемым направлением воздушного потока (F2B/C2P и B2F/P2C).

Характеристики

Для каких задач подходит

Коммутатор подойдёт для уровня агрегации в кампусной или офисной сети с большим числом 10G-подключений: серверные стойки, сегменты с СХД, магистрали между этажами и зданиями. Uplink 40G позволяет строить высокоскоростные связи с ядром сети, а IRF и M-LAG помогают собирать отказоустойчивые схемы с резервированием на уровне устройств и каналов. Поддержка VXLAN и EVPN, а также API и телеметрия делают модель применимой в сетях с автоматизацией. Учитывайте, что PoE, InfiniBand, RoCE и Ultra Ethernet не поддерживаются.

Состояние, проверка и гарантия

Коммутатор поставляется новым. Перед отправкой «СервакМастер» тестирует оборудование, на него действует гарантия 1 год с заменой компонентов. Доставка осуществляется по России СДЭК и другими службами доставки.
