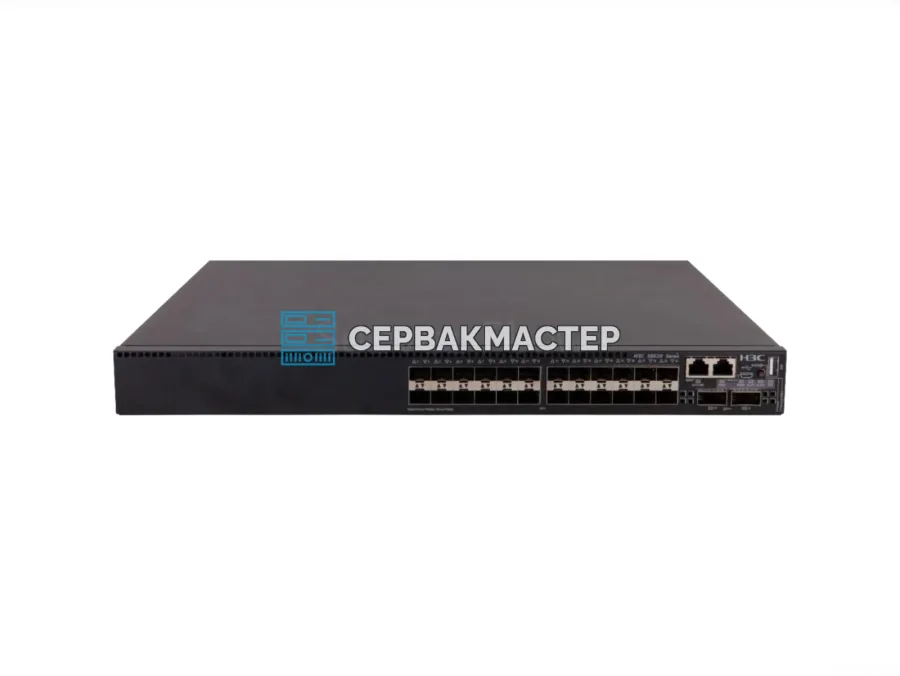

Коммутатор H3C S6520X-30QC-EI: L3, 24x SFP+ 10 Гбит/с и 2x QSFP+ 40 Гбит/с
Обзор H3C S6520X-30QC-EI
H3C S6520X-30QC-EI — управляемый коммутатор третьего уровня из серии S6520X-EI, рассчитанный на кампусные и корпоративные сети. Основная роль устройства — уровень доступа и агрегации в сегментах 10GE, а фиксированные порты QSFP+ 40G служат скоростными uplink-подключениями.
Коммутатор поддерживает технологии стекирования и отказоустойчивости (IRF2, M-LAG), а также современные протоколы маршрутизации и виртуализации сети. Это позволяет строить на нём как простую агрегацию, так и более сложные схемы с резервированием.
Ключевые особенности
- 24 порта SFP+ 1/10G и 2 порта QSFP+ 40G; каждый QSFP+ можно разделить на 4 порта 10GE.
- 2 слота расширения для интерфейсных модулей (10G SFP+, 25G SFP28, 40G QSFP+, 100G QSFP28, мультигигабитные Base-T); базовая конфигурация включает 24 SFP+ и 2 QSFP+.
- Заявленная производительность: 960 Гбит/с port switching capacity, 705 Mpps, 2,56 Тбит/с box switching capacity.
- Функции: IRF2, M-LAG, S-MLAG, VXLAN, EVPN, OSPF, IS-IS, BGP, LACP, STP/RSTP/MSTP, ACL, QoS, Jumbo Frame, PFC и ECN.
- Программируемость и управление: OpenFlow, Telemetry через gRPC, NETCONF/YANG, RESTful/RESTCONF API, SmartMC и встроенный AC для управления точками доступа.
- Два блока питания и два вентиляторных модуля с горячей заменой, направление воздушного потока изменяемое (F2B/C2P и B2F/P2C).
- Порты управления: 1 консольный, 1 management Ethernet, 1 USB.
Характеристики
| Параметр | Значение |
|---|---|
| Тип оборудования | Управляемый, L3 |
| Порты | SFP / SFP+ / QSFP+ (24x SFP+, 2x QSFP+) |
| Скорость клиентских портов | 1G / 10G |
| Скорость UpLink | 40G |
| PoE | Нет |
| Процессор и память | Dual Core 1,6 ГГц, 2 ГБ SDRAM, 1 ГБ Flash |
| Пакетный буфер | 10 МБ |
| Горячая замена | Блоки питания и вентиляторы |
| Размеры | 43,6 × 440 × 360 мм |
| Масса | до 7 кг |
| Размещение | Монтаж в стойку |
Для каких задач подходит
- Агрегация доступа в кампусных и офисных сетях с 10G-подключением.
- Построение 10G-сегментов корпоративной сети с 40G uplink к ядру.
- Отказоустойчивые схемы на базе IRF или M-LAG.
- Сети с VXLAN/EVPN и динамической маршрутизацией (OSPF, IS-IS, BGP).
Коммутатор не поддерживает PoE, InfiniBand, RoCE и Ultra Ethernet, поэтому для питания точек доступа и IP-камер потребуются отдельные решения.
Состояние, проверка и доставка
Оборудование поставляется в состоянии «Новое». Перед отправкой «СервакМастер» тестирует устройство, на товар действует гарантия 1 год с заменой компонентов. Доставка осуществляется по России через СДЭК и другие ведущие службы доставки.
Характеристики
| Тип | Новые |
| Парт.№ | S6520X-30QC-EI |
| Тип оборудования | Управляемый |
| Задачи | Для офиса |
| Уровень | L3 |
| Поддержка PoE | Нет |
| Количество портов PoE | 0 |
| Бюджет PoE, Вт | 0 |
| Тип портов | SFP / SFP+ / QSFP+ |
| Скорость клиентских портов | 1G / 10G |
| Скорость UpLink | 40G |
| Особенности | Обратный воздушный поток (B2F/P2C) / Прямой воздушный поток (F2B/C2P) / Горячая замена вентиляторов / Горячая замена БП / Поддержка Jumbo Frames |
| Размещение | Монтируемый в стойку |
| Поддержка InfiniBand | Нет |
| Поддержка RoCE | Нет |
| Поддержка Ultra Ethernet | Нет |
