Охлаждение серверных процессоров Intel Xeon LGA3647
Платформа Intel Xeon Scalable (Skylake-SP, Cascade Lake, Ice Lake) построена на разъёме LGA3647 и отличается высоким тепловыделением: типичный TDP варьируется от 85 Вт у бюджетных серий до 270 Вт у флагманских процессоров Platinum. Без грамотно подобранной системы охлаждения серверный процессор неизбежно уйдёт в троттлинг, что снизит производительность и сократит срок службы оборудования. В каталоге «СервакМастер» собраны проверенные решения для всех типоразмеров серверных шасси.
Особенности сокета LGA3647
Разъём LGA3647 дебютировал в составе серверной платформы Intel Purley и остаётся актуальным для трёх поколений процессоров Xeon Scalable. Ключевые характеристики:
- 1 847 контактов — обеспечивает поддержку шестиканальной памяти DDR4, высокоскоростной шины UPI и расширенных линий PCIe.
- Механизм фиксации ILM (Independent Loading Mechanism) — рычажная система зажима, совместимая с кулерами форматов Wide ILM, Narrow ILM и стандартными серверными крепёжными рамками.
- Широкий охват серий — от Xeon Bronze до Xeon Platinum первого, второго и третьего поколений.
Тип и размер системы охлаждения выбираются исходя из форм-фактора шасси (1U / 2U / 4U), величины TDP и допустимого уровня акустического шума.
Разновидности систем охлаждения для LGA3647
Пассивные радиаторы
Пассивные теплоотводы лишены собственного вентилятора и рассчитаны на продув горячего воздуха системными вентиляторами шасси. Это стандартное решение для плотных серверных конфигураций 1U и 2U.
- Низкий профиль — высота 26–35 мм для установки в 1U-шасси.
- Рёбра из алюминия или меди с никелевым покрытием для защиты от коррозии.
- Нулевой риск отказа по вентиляторному узлу — отсутствие движущихся частей.
- Полная совместимость с платформами Intel Xeon Scalable Gen 1, 2 и 3.

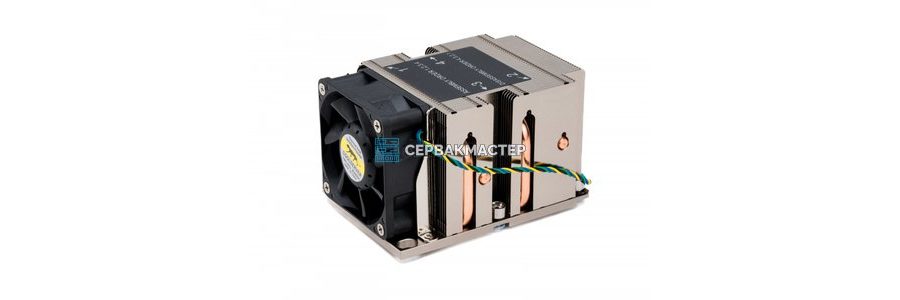

Активные кулеры с вентиляторами
Когда принудительный обдув шасси недостаточен — в башенных серверах, рабочих станциях и нестандартных конфигурациях — применяются активные кулеры с интегрированными вентиляторами типоразмера 40×56 мм или 60×56 мм.
- Регулировка оборотов по ШИМ-сигналу: 6 000–21 000 об/мин.
- Воздушный поток — до 45 CFM при максимальной нагрузке.
- Уровень шума: 45–65 дБА в зависимости от режима работы.
- Рассеиваемая мощность — до 205 Вт без дополнительных мер охлаждения.
Жидкостное охлаждение (СВО)
Для процессоров с TDP 205–270 Вт, а также при жёстких требованиях к акустике серверного зала оптимальным выбором становится система водяного охлаждения. Серверные СВО оснащаются медным испарителем под посадочное место LGA3647 и совместимы с петлями охлаждения, отвечающими стандарту ASHRAE.
Совместимость кулеров с процессорами Intel Xeon Scalable
| Серия процессоров | Поколение | Типичный TDP | Рекомендуемый тип охлаждения |
|---|---|---|---|
| Xeon Bronze 3xxx | 1-е (Skylake) | 85 Вт | Пассивный 1U/2U |
| Xeon Silver 4xxx | 1-е/2-е | 85–125 Вт | Пассивный 2U или активный |
| Xeon Gold 5xxx/6xxx | 1-е/2-е | 105–150 Вт | Активный или пассивный 2U+ |
| Xeon Platinum 8xxx | 1-е/2-е/3-е | 150–270 Вт | Активный усиленный или СВО |
Критерии выбора системы охлаждения LGA3647
- Высота профиля — для шасси 1U максимально допустимая высота кулера составляет 33–35 мм; для 2U — до 55 мм. Превышение приведёт к механическому конфликту с крышкой корпуса.
- Тип ILM — уточните, какой вариант крепёжной рамки установлен на материнской плате: стандартный Wide ILM или Narrow ILM. Это особенно важно для плат Supermicro, Intel Server Board и ASUS.
- Запас по TDP — кулер должен превышать тепловыделение процессора на 10–15%, чтобы обеспечить стабильность при длительной нагрузке.
- Двухпроцессорные конфигурации (2P) — при использовании двух сокетов LGA3647 суммарное тепловыделение удваивается; необходимо спланировать равномерный воздушный поток между обоими радиаторами.
- Акустические требования — для офисных и малошумных серверных помещений предпочтительны пассивные теплоотводы с принудительным продувом или низкооборотные вентиляторы с PWM-управлением.
Преимущества покупки в «СервакМастер»
Мы поставляем оригинальные системы охлаждения от ведущих производителей серверного оборудования и работаем как с частными заказчиками, так и с корпоративными клиентами — предоставляем полный пакет закрывающих документов.
- Официальная гарантия согласно условиям производителя на всю продукцию.
- Доставка в Москву, Санкт-Петербург и любые регионы России.
- Бесплатная техническая консультация по подбору совместимого охлаждения под конкретную конфигурацию сервера.
- Оптовые поставки для дата-центров, системных интеграторов и реселлеров.
Если вы не уверены в выборе между пассивным радиатором и активным кулером или хотите уточнить совместимость с конкретной материнской платой — обратитесь к нашим специалистам. Мы поможем подобрать оптимальную систему охлаждения для любого процессора Intel Xeon Scalable с разъёмом LGA3647.
