OCP-адаптеры с портом QSFP28: магистральный 100G для плотных серверных конфигураций
Когда пропускная способность сети становится узким местом, а каждый PCIe-слот на счету, на первый план выходят сетевые адаптеры формата OCP 3.0 с разъёмом QSFP28. Они монтируются прямо в специализированный слот на материнской плате — без занятия слотов расширения — и обеспечивают скорость передачи данных до 100 Гбит/с на порт. Такое решение идеально для компактных высокоплотных стоечных конфигураций дата-центров, где важна как скорость, так и рациональное использование пространства.
В каталоге «СервакМастер» собраны OCP 3.0 адаптеры от Mellanox (NVIDIA), Intel и Broadcom, совместимые с серверами Dell PowerEdge, Supermicro, HPE ProLiant и другими платформами с разъёмом OCP 3.0.
Что такое QSFP28 и почему он стал стандартом для ЦОД
Разъём QSFP28 (Quad Small Form-factor Pluggable 28) объединяет четыре канала по 25 Гбит/с в один физический интерфейс, суммарно обеспечивая 100 Гбит/с на один порт. Это делает его стандартом де-факто для серверного сегмента и гиперскейл-инфраструктур.
Ключевые преимущества QSFP28 перед более ранними решениями:
- Единый порт — 100 Гбит/с. Нет необходимости агрегировать несколько медленных интерфейсов для получения нужной полосы.
- Широкий выбор кабелей и трансиверов. Поддержка DAC-, AOC-кабелей и оптических модулей SR4/LR4 позволяет покрыть расстояния от метра до десяти километров.
- Минимальная задержка. Критично для NVMe-oF, RDMA (RoCEv2) и кластерных задач с использованием MPI.
- Совместимость с коммутаторами 100G/400G. Сеть масштабируется без полной замены коммутационного оборудования.
Сценарии применения OCP QSFP28-адаптеров
Сетевые карты OCP с QSFP28 востребованы в широком спектре задач:
- Облачные и гиперконвергентные платформы — VMware vSAN, Nutanix, Microsoft Azure Stack HCI требуют стабильного east-west-трафика с минимальными задержками между узлами.
- Программно-определяемые системы хранения — iSCSI, NFS over RDMA, NVMe/TCP и NVMe-oF выигрывают от аппаратного ускорения RDMA-стека прямо на контроллере карты.
- Высокопроизводительные вычисления (HPC) — кластеры на AMD EPYC и Intel Xeon Scalable используют RoCEv2 для сверхбыстрого обмена данными между вычислительными узлами.
- Серверная виртуализация с SR-IOV — прямое назначение виртуальных функций гостевым ВМ без потерь производительности на программный сетевой стек хоста.
- Потоковая обработка больших данных — Hadoop, Apache Spark и Kafka работают с плотными потоками данных между узлами кластера; 100GbE снимает ограничения по пропускной способности.
Типовые технические характеристики OCP QSFP28-адаптеров
| Параметр | Значение |
|---|---|
| Форм-фактор | OCP 3.0 (Mezzanine) |
| Тип порта | QSFP28 |
| Скорость | 100 Гбит/с |
| Поддерживаемые протоколы | Ethernet 100GbE, RoCEv2 |
| Интерфейс хоста | PCIe 4.0 x16 (через разъём OCP) |
| SR-IOV | Поддерживается |
| RDMA (RoCEv2) | Поддерживается |
| Совместимые платформы | Dell PowerEdge, Supermicro, HPE ProLiant, совместимые OCP 3.0 |
| Рабочая температура | 0…+55 °C |
| Питание | Через разъём OCP, дополнительные кабели не требуются |
Модели в ассортименте «СервакМастер»

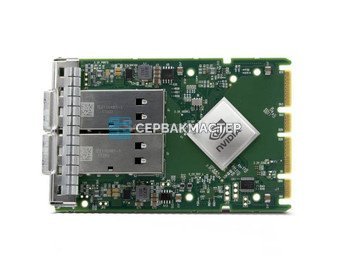

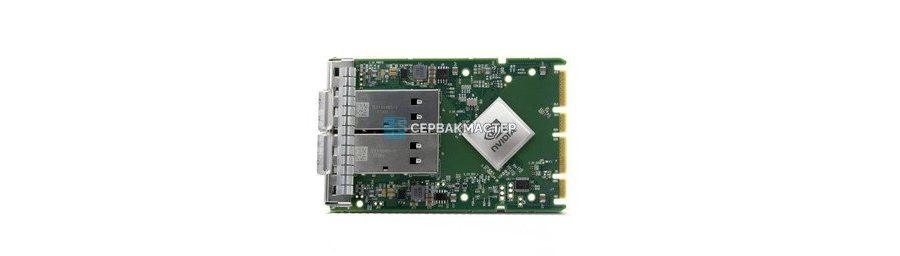

NVIDIA Mellanox ConnectX-6 Dx OCP 3.0
Флагманский контроллер ConnectX-6 Dx — выбор для задач, где важна минимальная задержка и максимальная разгрузка CPU. Карта поддерживает аппаратное ускорение шифрования, IPsec offload и полноценный RDMA-стек. Гибкие скоростные режимы 25/50/100 Гбит/с позволяют использовать её в гетерогенных сетевых средах без замены адаптера при апгрейде коммутационной инфраструктуры.
Intel Ethernet Network Adapter E810 OCP 3.0
Решение на базе контроллера Intel E810 с поддержкой Intel Ethernet Flow Director и интеллектуального управления очередями. Карта демонстрирует стабильную производительность под высокой нагрузкой и поддерживается нативным Linux-драйвером ice начиная с ядра 5.x. Оптимальна для серверов на Intel Xeon Scalable третьего и четвёртого поколений.
Broadcom BCM57508 OCP 3.0
Контроллер BCM57508 ориентирован на корпоративные среды с акцентом на расширенный мониторинг трафика, TCP Offload Engine (TOE) и глубокую интеграцию с системами оркестрации сети уровня ЦОД. Хорошо зарекомендовал себя на платформах с требованиями к детализированной телеметрии.
Совместимость с серверными платформами
Важно: стандарт OCP 3.0 не имеет обратной совместимости с OCP 2.0. Перед заказом убедитесь, что ваш сервер оснащён слотом OCP 3.0. Специалисты «СервакМастер» готовы помочь с подбором конкретной модели под вашу платформу.
Примеры поддерживаемых серверов:
- Dell PowerEdge R750, R650, R550, R450 — встроенный слот OCP 3.0 на системной плате, Low-Profile профиль карты.
- Supermicro SYS-220U, SYS-221U, BigTwin — поддержка карт с потреблением 25 Вт и 75 Вт через OCP-слот.
- HPE ProLiant DL380 Gen10 Plus, DL360 Gen10 Plus — установка через слот HPE OCP3.
Кабели и трансиверы для QSFP28
OCP QSFP28-адаптеры совместимы со следующими типами соединений:
- DAC-кабели (Direct Attach Copper) — пассивные медные кабели 1–5 м, лучший выбор для соединений внутри одной стойки: низкое потребление, нулевая задержка оптики.
- AOC-кабели (Active Optical Cable) — активные оптические кабели 10–100 м для межстоечных и межзальных линий.
- Оптические трансиверы QSFP28 SR4 / LR4 — модули под патч-корды LC/MPO; SR4 перекрывает до 100 м по многомодовому волокну, LR4 — до 10 км по одномодовому.
Все совместимые аксессуары доступны в каталоге «СервакМастер».
