Что такое райзер-карта и для чего она нужна

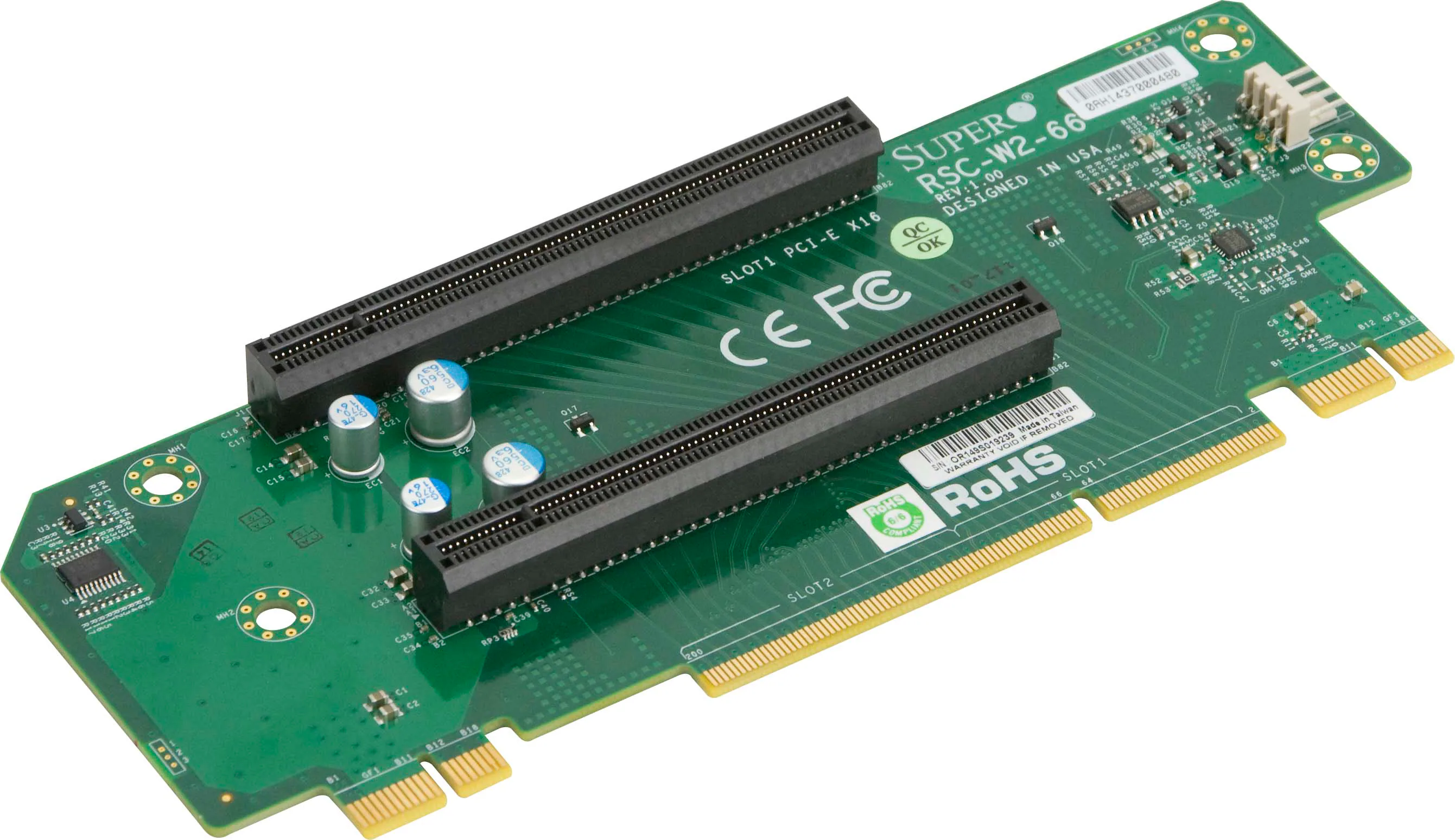

Райзер-карта (riser card) — это переходная плата, предназначенная для монтажа плат расширения в серверном корпусе под углом 90° или в нестандартных позициях. Она создаёт надёжный электрический мост между материнской платой и подключаемыми устройствами: видеокартами, RAID-контроллерами, сетевыми адаптерами и любыми другими PCIe-картами.
В условиях ограниченного пространства серверного шасси прямой монтаж плат расширения физически невозможен. Именно райзер-карта позволяет установить компонент без нарушения воздушного потока и без риска механических повреждений соседних узлов.
Где применяются райзер-карты
Переходные платы востребованы в самых разных сценариях эксплуатации:
- Серверы форм-фактора 1U и 2U — узкое шасси диктует горизонтальное расположение плат расширения; без райзера установка PCIe-устройств исключена.
- Вычислительные ускорители — подключение NVIDIA Tesla, AMD Instinct и FPGA к серверным узлам глубокого обучения и HPC-кластерам.
- Системы хранения данных (NAS/SAN) — расширение шины для HBA-контроллеров, RAID-адаптеров и высокоскоростных сетевых карт 10/25/40 GbE.
- Рабочие станции нестандартной компоновки — одновременная установка двух и более карт в тесном корпусе.
- Майнинговые и вычислительные фермы — вынос GPU на гибкий кабель для оптимального охлаждения и удобного обслуживания.
Типы и форм-факторы
По числу линий PCIe
| Интерфейс | Пропускная способность | Типичное применение |
|---|---|---|
| PCIe x1 | до 500 МБ/с (Gen 2) | USB-контроллеры, сетевые карты начального уровня |
| PCIe x4 | до 2 ГБ/с (Gen 2) | SAS/SATA-контроллеры, NVMe SSD |
| PCIe x8 | до 4 ГБ/с (Gen 2) | 10GbE-адаптеры, HBA |
| PCIe x16 | до 8 ГБ/с (Gen 2) | GPU, вычислительные ускорители |
По конструктивному исполнению
- Жёсткие (rigid) райзеры — металлическая рамка фиксирует плату в строго заданной плоскости. Стандартное решение для серверов Supermicro, Dell PowerEdge, HP ProLiant.
- Гибкие (flexible) райзеры с шлейфом — кабель длиной 15–60 см открывает возможности нестандартного монтажа там, где жёсткая конструкция не вписывается в компоновку.
- Вертикальные и горизонтальные — выбор зависит от расположения слота на материнской плате и конфигурации корпуса.
Совместимость с серверными платформами
Перед оформлением заказа убедитесь в совместимости выбранного райзера с вашей платформой. «СервакМастер» предлагает решения для наиболее распространённых серверных систем:
- Supermicro — серии X9, X10, X11, X12 на процессорах Intel Xeon E5/E7 и Scalable.
- Dell PowerEdge — серии R610, R620, R630, R640, R710, R720, R730, R740 и смежные модели.
- HP ProLiant — серии DL360, DL380, DL560, DL580.
- ASUS — серверные материнские платы на чипсетах Intel C612, C621, C741.
- Intel — серверные системы на базе Xeon Scalable 1-го и 2-го поколений.
Если у вас нестандартная конфигурация или вы не уверены в совместимости — наши специалисты проконсультируют и помогут с выбором.
Ключевые параметры при выборе
Чтобы не ошибиться с покупкой, обратите внимание на следующие характеристики:
- Количество линий PCIe и физический разъём — сверьте x1/x4/x8/x16 с разъёмом на материнской плате.
- Высота планки — Low Profile (LP) или Full Height (FH) в зависимости от поддерживаемых корпусом карт расширения.
- Число поддерживаемых слотов — одно- и многослотовые модели; ряд конфигураций рассчитан на 3–4 платы одновременно.
- Версия PCIe — Gen 2 (5 ГТ/с), Gen 3 (8 ГТ/с) или Gen 4 (16 ГТ/с): актуально при подключении высокоскоростных NVMe-накопителей и ускорителей GPU.
- Длина кабеля (для гибких моделей) — стандарт 15, 30 или 60 см; чрезмерная длина снижает сигнальную целостность на высоких скоростях.
- Дополнительное питание — часть гибких райзеров с GPU требует отдельного разъёма Molex или SATA 15-pin; проверьте это заранее.
Почему стоит заказать в «СервакМастер»
«СервакМастер» — специализированный интернет-магазин серверного оборудования и комплектующих с многолетним опытом работы. Мы обслуживаем как частных, так и корпоративных покупателей:
- Каждый товар проходит входной контроль перед отправкой.
- Гарантия соответствует условиям производителя и подтверждается документально.
- Доставка в Москву, Санкт-Петербург и любой регион России.
- Бесплатная техническая консультация по подбору совместимых компонентов.
- Оформление заказа с НДС для юридических лиц и ИП.
Не нашли нужную модель или сомневаетесь в совместимости? Оставьте заявку через форму на сайте — мы подберём оптимальный вариант райзер-карты с учётом вашей платформы и задач.
