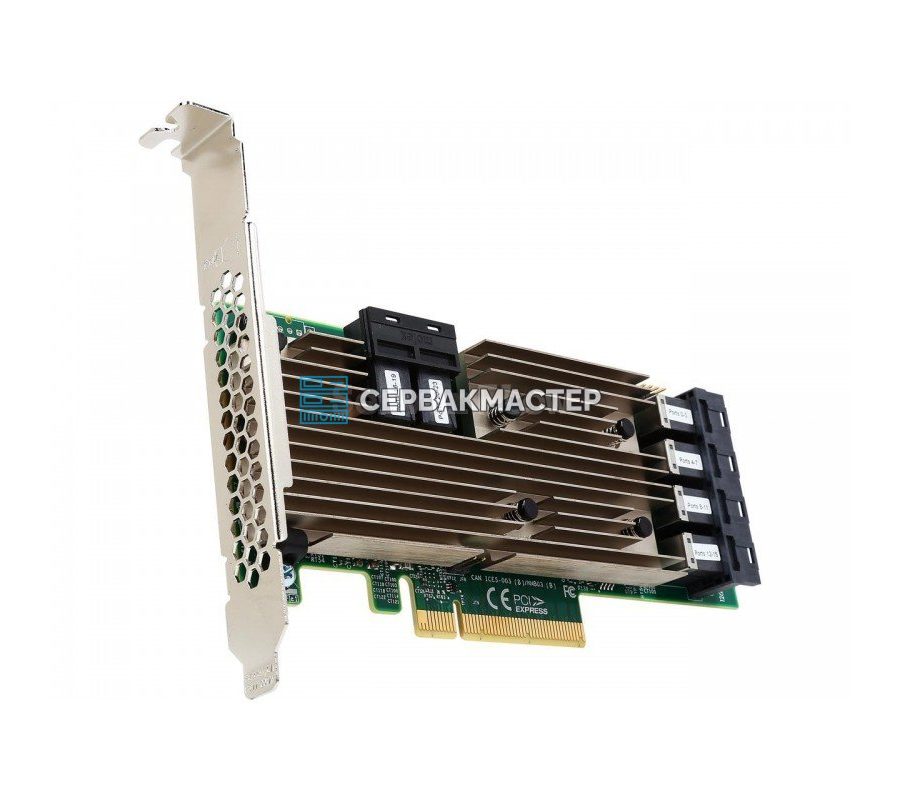

HBA-контроллер Broadcom SAS 9305-24i на чипе SAS3224, 12 Гбит/с
HBA-адаптер Broadcom SAS 9305-24i: прямой доступ к 24 накопителям
Broadcom SAS 9305-24i (партийный номер 05-25699-00) — это HBA-контроллер на чипе Broadcom LSI SAS3224 с интерфейсом 12 Гбит/с. Он не создаёт RAID-массивы и не прячет диски за собственной логикой: каждый SAS- или SATA-накопитель передаётся операционной системе напрямую, в «чистом» виде. Такой режим востребован там, где управлением дисками занимается программный слой — файловая система, гипервизор или система хранения.
Карта рассчитана на плотные конфигурации. Шесть разъёмов SFF-8643 (Mini-SAS HD) дают 24 прямых подключения, а при работе через бэкплейны и экспандеры контроллер способен адресовать до 1024 устройств. Подключение к серверу выполняется по шине PCI Express 3.0 x8 с обратной совместимостью с версиями 2.x и 1.x.
Ключевые особенности
- Режим чистого HBA: диски видны системе напрямую, без аппаратного RAID.
- 24 накопителя SAS/SATA с прямым подключением к портам контроллера.
- Шесть портов SFF-8643 (Mini-SAS HD) на борту.
- Поддержка до 1024 устройств через бэкплейны и экспандеры.
- Чип Broadcom LSI SAS3224, скорость интерфейса 12 Гбит/с.
- Кеша и модуля резервного питания (BBU) нет — контроллер не требует обслуживания батареи.
- Поддержка дисков объёмом свыше 3 ТБ.
- Низкопрофильная плата, в комплекте две задние планки: Low Profile и Full Height.
- Управление через LSI Storage Authority (LSA), StorCLI и HII (UEFI Human Interface Infrastructure).
- Совместимость с Microsoft Windows, VMware vSphere/ESXi, Red Hat Enterprise Linux, SuSE Linux, Ubuntu Linux, Citrix XenServer, CentOS Linux, Debian Linux, Oracle Enterprise Linux, Fedora и FreeBSD.
Характеристики
| Параметр | Значение |
|---|---|
| Производитель | Broadcom (AVAGO, LSI) |
| Парт.№ | 05-25699-00 |
| Тип контроллера | HBA контроллер |
| Чип | Broadcom LSI SAS3224 |
| Интерфейс подключения дисков | 6x SFF-8643 |
| Прямые подключения дисков | 24 |
| Через бэкплейны и экспандеры | до 1024 устройств |
| Уровни RAID | Работает в режиме HBA |
| Кеш контроллера | Отсутствует |
| Резервное питание (BBU) | Не поддерживается |
| Интерфейс подключения к хосту | PCI Express 3.0 x8 |
| Форм-фактор | Низкопрофильная плата, две планки в комплекте |
Для каких задач подходит
Контроллер хорошо подходит для программно определяемых хранилищ, где диски должны быть доступны системе напрямую: ZFS и TrueNAS, Ceph, а также серверы виртуализации с passthrough накопителей. Он пригодится при сборке файловых серверов и архивных массивов с большим числом дисков, а также для расширения существующего сервера дополнительными дисковыми портами.
Если нужны аппаратные уровни RAID и кеш, следует выбирать RAID-контроллер; эта модель создана именно для прямого доступа к дискам.
Охлаждение пассивное: радиатор рассчитан на серверы с устойчивым потоком воздуха. При установке в обычный настольный ПК потребуется активное охлаждение — вентилятор.
Состояние, проверка и поставка
Товар новый. Перед отправкой оборудование проверяется. В комплект входят сам контроллер и две задние планки (Low Profile и Full Height); интерфейсные кабели для подключения бэкплейнов и дисков приобретаются отдельно. На товар действует гарантия 1 год с заменой компонентов. «СервакМастер» отправляет заказы по России через СДЭК и других ведущих перевозчиков.
Характеристики
| Тип | Новые |
| Парт.№ | 05-25699-00 |
| Тип контроллера | HBA контроллер |
| Интерфейс подключения дисков | 6x SFF8643 |
| Кол-во прямых подключений дисков | 24 |
| Кол-во подключений через бекплеины и экспандеры | 1024 |
| Поддерживаемые уровни RAID | Работает в режиме HBA |
| Кеш контроллера | Отсутствует |
| Совместимость с батареей резервного питания | Отсутствует |
