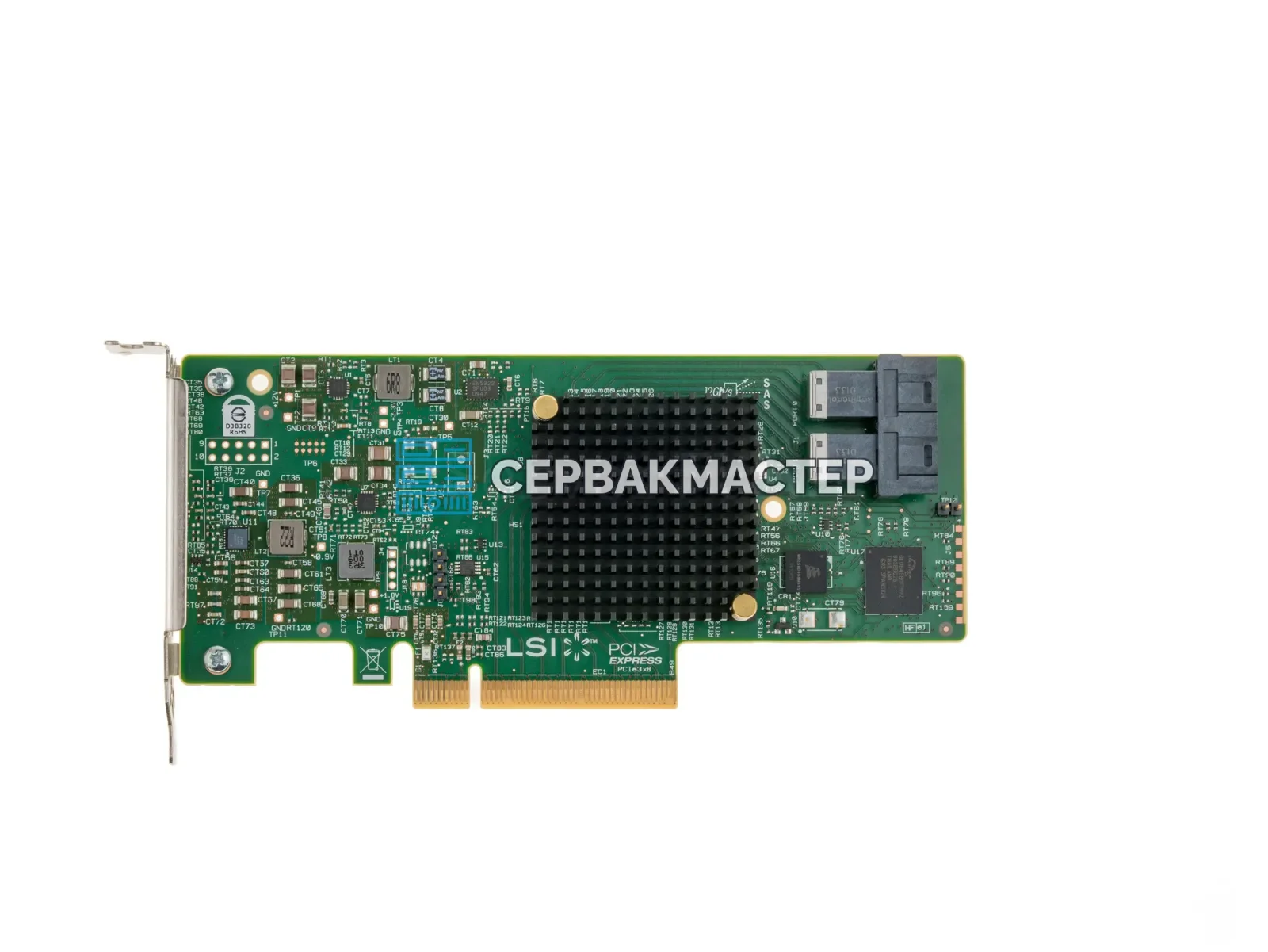

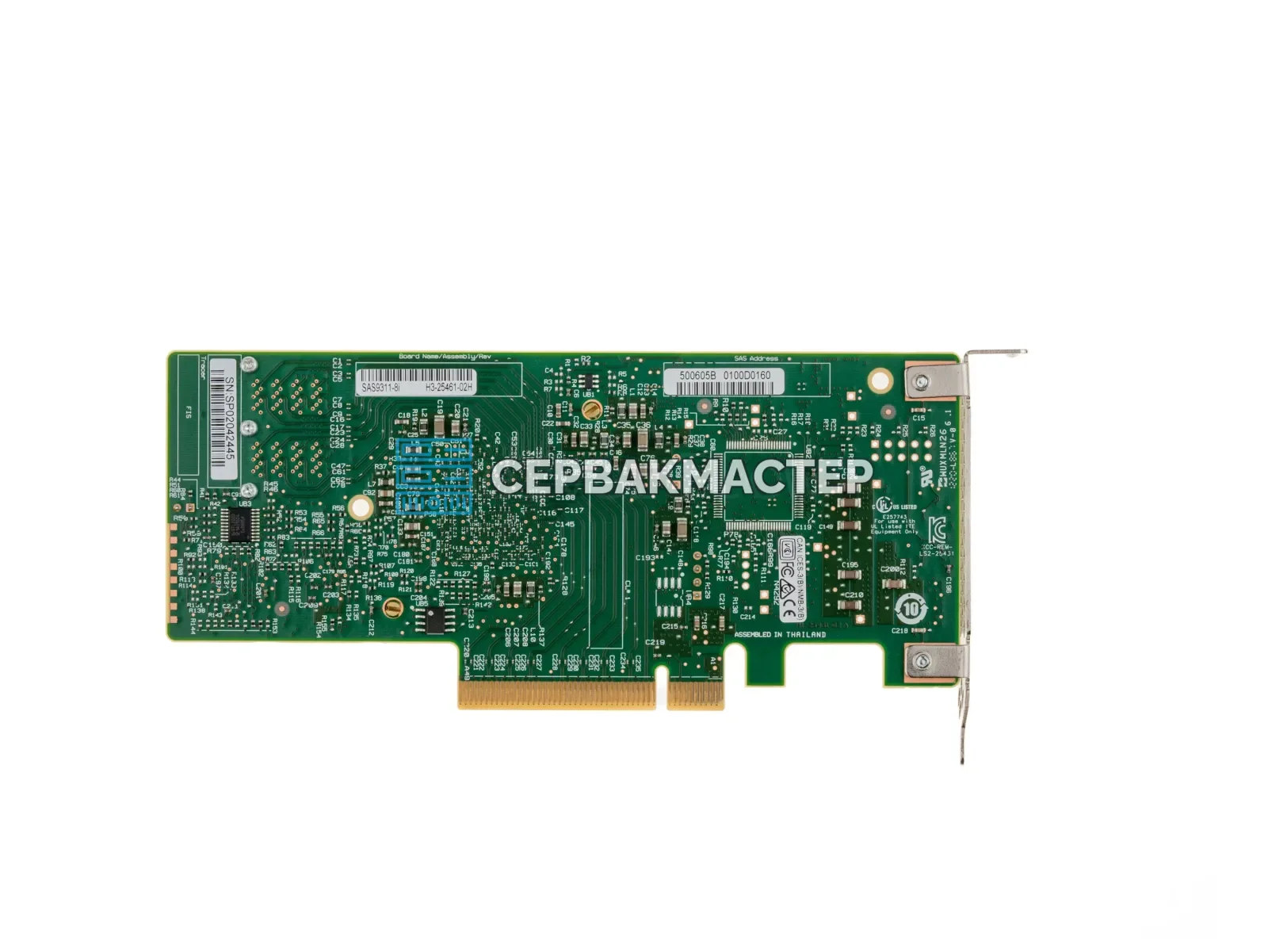

HBA-контроллер Broadcom 9311-8i на чипе SAS 3008, 8 портов SAS/SATA, без кеша
Broadcom 9311-8i: HBA-адаптер для прямого доступа к дискам
Broadcom 9311-8i (бренды AVAGO и LSI) — аппаратный HBA-контроллер на чипе Broadcom SAS 3008 Fusion MPT 2.5. Он подключается по шине PCI Express x8 (3.1, с обратной совместимостью с 3.x, 2.x и 1.x) и отдаёт операционной системе диски SAS и SATA напрямую, без собственного кеша и без аппаратного RAID-массива.
Такая схема востребована там, где логикой хранения управляет программный слой: ZFS, TrueNAS, Ceph, гипервизор или программный RAID в ОС. Контроллер не прячет диски за виртуальными томами, поэтому SMART и прочие данные накопителей доступны без обходных путей.
Ключевые особенности

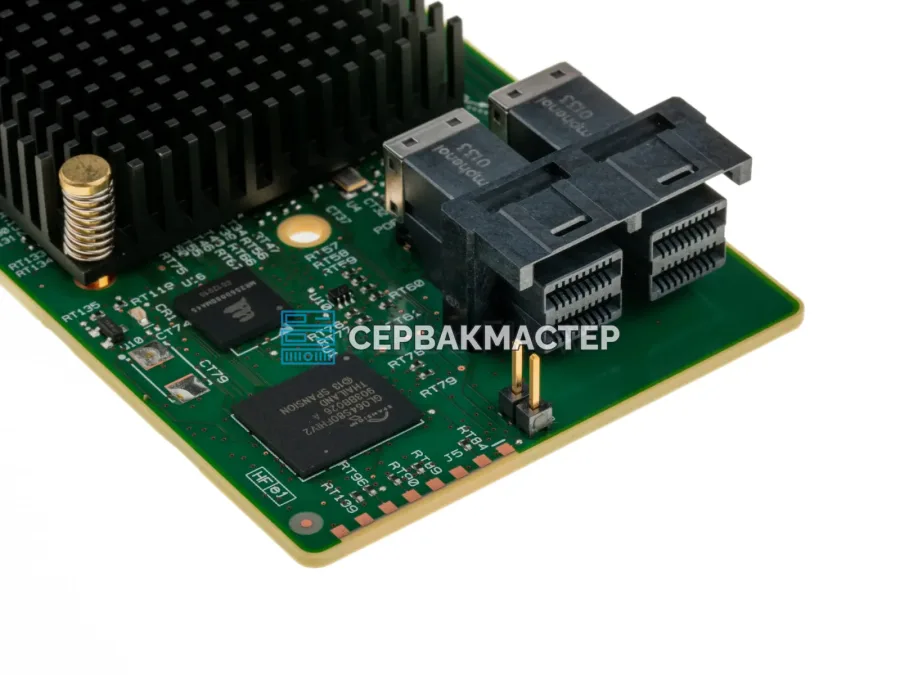

- Два внутренних разъёма 2x SFF8643 (MiniSAS HD) дают до 8 прямых подключений SAS/SATA дисков.
- Через бекплейны и SAS-экспандеры можно адресовать до 128 устройств.
- Чип Broadcom SAS 3008 Fusion MPT 2.5.
- Кеш контроллера и модуль резервного питания (BBU) не используются и не поддерживаются.
- Поддерживаются диски объёмом более 3 ТБ.
- Низкопрофильная плата, в комплекте задние планки двух типов: Low Profile и Full Height.
- Заявленное энергопотребление — 13 Вт; охлаждение пассивным радиатором рассчитано на сервер с устойчивым потоком воздуха.
- Управление через LSI Storage Authority (LSA), StorCLI и HII (UEFI Human Interface Infrastructure).
- Заявлена поддержка Windows, VMware vSphere/ESXi, Red Hat Enterprise Linux, SuSE Linux, Ubuntu, Citrix XenServer, CentOS, Debian, Oracle Enterprise Linux, Fedora и FreeBSD.
Характеристики
| Параметр | Значение |
|---|---|
| Производитель | Broadcom (AVAGO, LSI) |
| Тип контроллера | Аппаратный HBA с поддержкой SAS/SATA |
| Чип | Broadcom SAS 3008 Fusion MPT 2.5 |
| Интерфейс подключения дисков | 2x SFF8643 MiniSAS HD (SAS, SATA) |
| Прямые подключения дисков | 8 |
| Через бекплейны и экспандеры | 128 устройств |
| Режим работы | HBA (прямой проброс дисков) |
| Кеш контроллера | Отсутствует |
| Резервное питание (BBU) | Не поддерживается |
| Интерфейс подключения | PCI Express x8 3.1 |
| Энергопотребление | 13 Вт |
| Состояние | Б/У |
Для каких задач подходит
Контроллер хорошо подходит для файловых хранилищ и NAS на ZFS и TrueNAS, для программно-определяемых систем хранения вроде Ceph, а также для серверов виртуализации, где диски передаются гипервизору без промежуточного RAID-слоя. Его также берут для расширения дисковой подсистемы сервера или рабочей станции: при подключении через экспандер количество устройств заметно растёт.
Если плата будет стоять в обычном ПК, а не в серверном корпусе, понадобится активное охлаждение: пассивный радиатор рассчитан на поток воздуха, который создают серверные вентиляторы.
Состояние, проверка и поставка
Устройство Б/У. Перед отправкой «СервакМастер» тестирует оборудование, на товар действует гарантия 1 год с заменой компонентов. Доставка выполняется по России службой СДЭК и другими ведущими службами доставки. В комплект входит контроллер и две планки (Low Profile и Full Height); интерфейсные кабели для подключения бекплейнов и дисков, а также модуль резервного копирования приобретаются отдельно.
Характеристики
| Тип | Б/У |
| Тип контроллера | HBA контроллер |
| Интерфейс подключения дисков | 2x SFF8643 |
| Кол-во прямых подключений дисков | 8 |
| Кол-во подключений через бекплеины и экспандеры | 128 |
| Поддерживаемые уровни RAID | Работает в режиме HBA |
| Кеш контроллера | Отсутствует |
| Совместимость с батареей резервного питания | Отсутствует |
