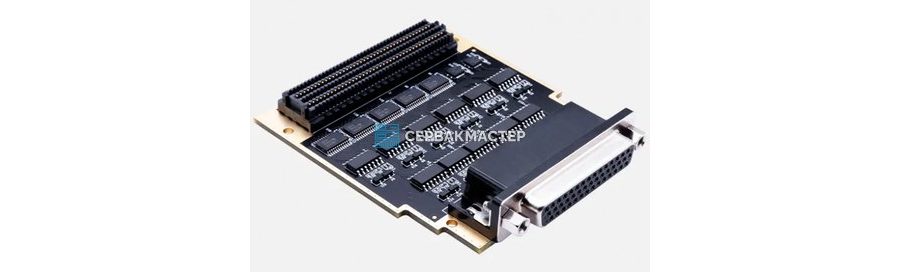

FMC карты с разъёмом LPC: модульное расширение для FPGA-платформ
FMC (FPGA Mezzanine Card) — международный стандарт мезонинных карт расширения, закреплённый в спецификации VITA 57.1. Разъём LPC (Low Pin Count, 160 контактов) представляет собой компактное высокоскоростное решение для подключения функциональных модулей к несущей плате на базе FPGA. В каталоге СервакМастер собраны FMC-карты с разъёмом LPC от проверенных производителей — для цифровой обработки сигналов, телекоммуникаций, промышленного управления, радиолокации и научных измерений.
Что такое разъём LPC и как он устроен
Стандарт FMC делит мезонинные разъёмы на два типа: LPC (Low Pin Count) и HPC (High Pin Count). Разъём LPC содержит 160 контактов и обеспечивает:
- до 68 однонаправленных пользовательских сигналов (LA-линии);
- 2 пары дифференциальных тактовых сигналов для синхронизации с несущей платой;
- шины питания +12 В, +3,3 В и регулируемое напряжение VADJ (1,8 / 2,5 / 3,3 В);
- служебные интерфейсы управления: JTAG, I²C, IPMI.
Ключевое преимущество стандарта — межвендорная совместимость. Мезонинная карта одного производителя механически и электрически подходит к несущей плате другого, если оба изделия соответствуют VITA 57.1. Это существенно упрощает масштабирование системы и замену функциональных блоков без переработки всей платформы.
Важно: карты LPC можно устанавливать в слот HPC несущей платы — задействуется только нижняя часть разъёма. Обратная совместимость (HPC-карта в слоте LPC) не предусмотрена стандартом.
Области применения FMC LPC
Благодаря универсальности интерфейса и широкому выбору функциональных модулей FMC-карты с разъёмом LPC востребованы в самых разных отраслях:
- Высокоскоростная обработка сигналов — мезонинные АЦП и ЦАП для систем цифрового радио, измерений и радарных приложений;
- SDR и радиомониторинг — RF front-end модули с поддержкой широкого диапазона частот;
- Телекоммуникации — карты с интерфейсами E1/T1, CPRI, OBSAI, Ethernet для систем базовых станций и транспортных сетей;
- Промышленная автоматика — модули GPIO, RS-422, CAN, последовательных интерфейсов для контроллеров реального времени;
- Системы машинного зрения — высокоскоростные карты видеозахвата и обработки изображений;
- Тестовые и измерительные комплексы — функциональные генераторы и анализаторы с гибкой программной конфигурацией.
Технические характеристики: на что обратить внимание
При подборе FMC-карты с разъёмом LPC важно оценить несколько ключевых параметров:
| Параметр | Типичный диапазон значений |
|---|---|
| Тип разъёма | LPC (160 контактов) |
| Количество пользовательских LA-пар | до 34 дифференциальных |
| Рабочая тактовая частота | 10 МГц — 2 ГГц и выше |
| Напряжение VADJ | 1,8 В / 2,5 В / 3,3 В |
| Потребляемая мощность | 1 — 25 Вт (зависит от модели) |
| Диапазон рабочих температур | 0…+70 °C (коммерческий класс), −40…+85 °C (промышленный) |
| Стандарт | VITA 57.1 / VITA 57.4 (FMC+) |
Для задач с высокой тактовой частотой и жёсткими требованиями к джиттеру рекомендуется выбирать карты с собственным генератором тактовой частоты или входом внешней синхронизации.
Как выбрать подходящую FMC карту
Правильный выбор модуля напрямую влияет на эффективность всей системы. Рекомендуем придерживаться следующего порядка:
- Определите тип сигналов. Для аналоговых применений — карты с АЦП/ЦАП нужной разрядности (8–16 бит и выше) и полосой пропускания. Для цифровых интерфейсов — LVDS, LVTTL, RS-422 или специализированные карты с конкретным протоколом.
- Проверьте совместимость с несущей платой. Несущая плата должна поддерживать разъём LPC и обеспечивать корректное напряжение VADJ для выбранной карты.
- Оцените тепловой пакет. Мезонинные модули с потреблением выше 10–15 Вт могут потребовать принудительного охлаждения или активного рассеивания тепла через несущую плату.
- Выберите температурный диапазон. Для эксплуатации вне серверной (уличные шкафы, мобильные системы, промышленные объекты) необходимы карты промышленного класса с диапазоном −40…+85 °C.
- Уточните наличие IP-ядер. Многие производители поставляют референсные проекты и готовые IP-ядра для Xilinx Vivado / Intel Quartus / Lattice Diamond, что значительно сокращает время разработки.
Покупка FMC LPC карт в СервакМастер
СервакМастер предлагает не просто поставку оборудования, но и техническую экспертизу при выборе конкретного решения:
- Широкий ассортимент — карты АЦП, ЦАП, RF front-end, GPIO, последовательных интерфейсов и специализированных кодеков от проверенных вендоров;
- Гарантия производителя на всю продукцию в каталоге;
- Доставка по всей России — в Москву, Санкт-Петербург, Екатеринбург, Новосибирск и другие города;
- Работа с юридическими лицами — официальные счета, закрывающие документы, НДС включён в цену;
- Техническая консультация — поможем подобрать несущую плату и мезонинный модуль, совместимые по электрическим, механическим и тепловым параметрам;
- Поставка под заказ — если нужной модели нет в наличии, организуем заказ у производителя в сроки от 2 до 8 недель.
Свяжитесь с менеджерами СервакМастер, чтобы уточнить наличие конкретной модели, получить техническое описание и согласовать условия поставки.
Часто задаваемые вопросы
Чем FMC LPC отличается от FMC HPC? Разъём LPC содержит 160 контактов и поддерживает до 68 пользовательских сигналов (LA), тогда как HPC имеет 400 контактов и дополнительно включает линии HA и HB (ещё до 120 сигналов). LPC-карты подходят для задач с умеренным числом сигналов и типично стоят дешевле.
Какой программный стек нужен для работы с картой? Большинство FMC-карт комплектуется драйверами для Linux и Windows, а также референсными проектами для Xilinx Vivado и Intel Quartus. Точный состав поставки уточняйте у менеджеров СервакМастер при оформлении заказа.
Возможна ли поставка нестандартных или специализированных конфигураций? Да — для ряда производителей доступны кастомные версии карт с изменёнными разъёмами, температурным классом или составом IP-ядер. Обсудите требования с нашим техническим отделом.
