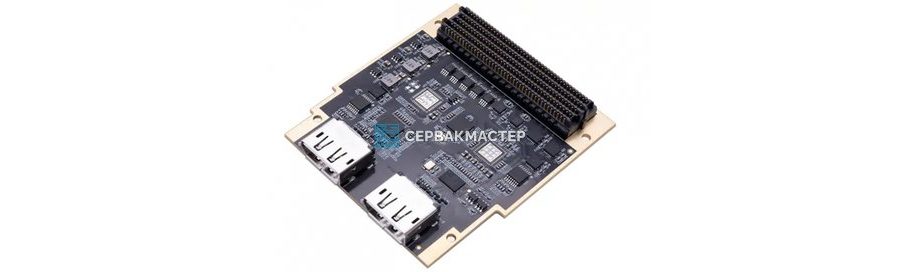

FMC карты с разъёмом HPC (High Pin Count) — купить от 82 900 руб. в «СервакМастер»
FMC карты с разъёмом HPC: назначение и преимущества

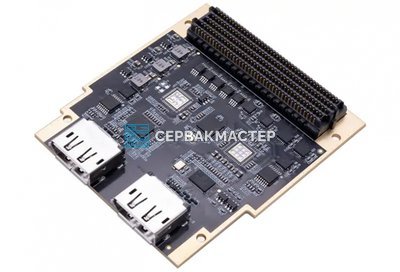

FMC (FPGA Mezzanine Card) — это стандарт модульных карт расширения для FPGA-несущих плат, закреплённый в спецификации ANSI/VITA 57.1. Разъём HPC (High Pin Count) является более ёмкой версией интерфейса: он содержит 400 контактов и рассчитан на задачи с высокими требованиями к полосе пропускания и числу пользовательских сигналов. В «СервакМастер» представлен широкий ассортимент FMC HPC-карт — от интерфейсных модулей до высокоскоростных АЦП/ЦАП.
Конструкция и электрические возможности разъёма HPC
Разъём HPC принципиально отличается от LPC (Low Pin Count, 160 контактов) значительно большим числом линий. В состав 400-контактного HPC входят:
- до 160 пользовательских дифференциальных пар ввода/вывода (LVDS, LVCMOS, LVPECL, CML);
- линии тактирования и глобальной синхронизации (GCLK, FCLK);
- высокоскоростные MGT-трансиверы (GTP/GTX/GTH/GTY) — 4–16 линий, скорость до 28,05 Гбит/с на каждую;
- шины питания: 12 В, 3,3 В и программируемый уровень VADJ (1,2–3,3 В).
Такой набор линий позволяет напрямую подключать к ткани FPGA высокоскоростные интерфейсы — 10G/25G Ethernet, PCIe, JESD204B, CoaXPress — без внешних буферов и ретаймеров.
Области применения FMC HPC-карт
Телекоммуникации и программно определяемое радио (SDR) Радиочастотные FMC-модули с высокоскоростными АЦП и ЦАП применяются в базовых станциях 5G, тестово-измерительных комплексах и SDR-платформах. Скорость MGT-линий обеспечивает передачу широкополосных IQ-данных без потерь.
Промышленное машинное зрение Интерфейсные FMC HPC-карты с Camera Link, CoaXPress или GigE Vision соединяют промышленные камеры с FPGA-несущей платой для обработки видеопотока в реальном времени — без задержек, вносимых сетевыми стеками.
Высокопроизводительные вычисления и финансовые приложения Карты расширения памяти DDR4/DDR5 в форм-факторе FMC HPC используются как высокоёмкие буферы в системах алгоритмической торговли и потоковой обработки данных с минимальными задержками.
Аэрокосмическая и оборонная электроника Стандарт FMC изначально ориентирован на встраиваемые системы с жёсткими требованиями к надёжности. Промышленное исполнение (−40…+85 °C) позволяет применять карты в бортовых вычислителях, радарных комплексах и системах радиоэлектронной борьбы.
Прототипирование SoC и ASIC Возможность быстрой смены периферийных интерфейсов без перекомпоновки несущей платы существенно сокращает цикл разработки при верификации сложных цифровых систем.
Технические характеристики FMC HPC-карт
| Параметр | Значение |
|---|---|
| Стандарт | FMC (ANSI/VITA 57.1) |
| Тип разъёма | HPC (High Pin Count, 400 pin) |
| Пользовательские I/O | до 160 дифференциальных пар |
| Высокоскоростные трансиверы | 4–16 линий MGT (GTP/GTX/GTH/GTY) |
| Максимальная скорость MGT | до 28,05 Гбит/с на линию |
| Питание | 12 В / 3,3 В / VADJ (1,2–3,3 В) |
| Поддерживаемые стандарты сигнала | LVDS, LVCMOS, LVPECL, CML |
| Рабочая температура | 0…+70 °C (коммерческий) / −40…+85 °C (промышленный) |
| Сертификация | RoHS |
Точные параметры зависят от выбранной модели. Перед оформлением заказа рекомендуем уточнить характеристики у специалистов «СервакМастер».
Совместимость с FPGA-платформами
FMC HPC-карты совместимы с несущими платами на базе FPGA от AMD (Xilinx) серий Kintex, Virtex, Zynq UltraScale+, а также с платформами Intel (Altera) — Arria, Stratix и Cyclone. Совместимость конкретной пары «несущая плата — модуль расширения» следует проверять по документации производителя или при консультации с нашими инженерами.
В каталоге «СервакМастер» помимо FMC HPC-карт представлены смежные позиции: несущие FPGA-платы, кабельные переходники FMC–FMC, адаптеры HPC→LPC и вычислительные модули System-on-Module — всё необходимое для сборки полного решения.
