Блок питания в сервере привыкли считать «глухой» коробкой: вставили, подключили, и он молча работает. В топовых платформах это давно не так. Благодаря PMBus блок питания превращается в полноценный модуль, который сам сообщает материнской плате о нагрузке, температуре, оборотах вентилятора и надвигающихся проблемах. В этой статье специалисты «СервакМастер» объясняют, что такое PMBus, как он устроен физически и логически, чем различаются версии стандарта и какие производители выпускают совместимые блоки питания.

Что такое PMBus

PMBus (Power Management Bus) — цифровая шина управления питанием. Построена она на базе SMBus, а тот, в свою очередь, вырос из I²C. Если отбросить расшифровки, то PMBus — это строго стандартизированный набор команд и протоколов, на котором блок питания и системная плата обмениваются данными.

От обычного I²C-обмена шина отличается тем, что заточена именно под устройства подачи энергии. Через неё можно считывать:

  • напряжения на линиях;
  • силу тока;
  • температуру внутренних зон блока;
  • скорость вращения вентиляторов;
  • коэффициент мощности и ряд других параметров.

Но это не только мониторинг. PMBus поддерживает и управляющие функции: ограничение тока, переключение режимов работы, реакцию на перегрузку и задание правил поведения системы при сбоях.

Как PMBus устроен в серверах Supermicro

В платформах Supermicro шина работает через Power Distribution Unit (PDB) — модуль, через который несколько блоков питания подключаются к материнской плате. Путь данных выглядит так:

  1. Блок питания отдаёт телеметрию по PMBus.
  2. PDB передаёт её в BMC (контроллер управления материнской платой).
  3. BMC выводит информацию в интерфейс IPMI.

Именно поэтому в интерфейсе управления Supermicro администратор видит подробную статистику: какой блок питания сейчас активен, какая на нём нагрузка, сколько энергии он отдаёт по линии 12V, какова его температура и не пора ли вентилятору раскрутиться быстрее. Потребление энергии отслеживается постоянно и сразу попадает в IPMI.

Физический коннектор

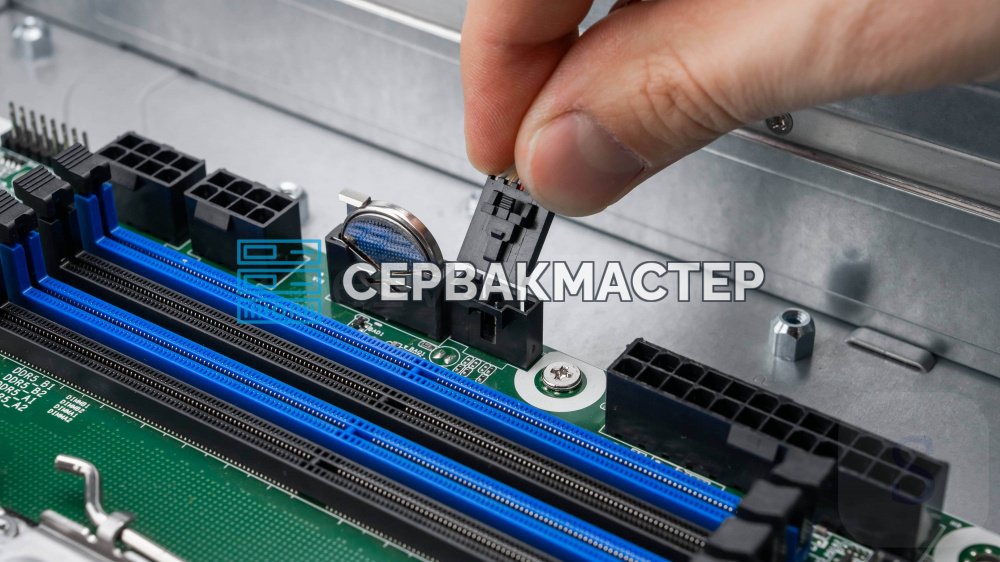

Коннектор PMBus — небольшой разъём, обычно с четырьмя или пятью контактами:

Назначение контакта Комментарий
SDA линия данных
SCL линия тактирования
Земля общий провод
Питание слаботочных цепей или служебные сигналы используется не всегда

На большинстве современных серверных материнских плат и PDB такой разъём есть практически всегда. А вот в самих блоках питания он встречается далеко не везде — даже если БП имеет сертификат 80 Plus. PMBus нельзя назвать рядовым компонентом: он рассчитан на топовые серверные сборки, где управление питанием должно быть максимально надёжным. В офисных ПК эту технологию вы не встретите.

Зачем она появилась

Появление PMBus стало логичным этапом эволюции серверных систем. По мере роста мощности и плотности размещения оборудования стало мало просто подвести электричество к плате: нужно понимать, что происходит внутри блока питания, и замечать аномалии заранее. Когда серверы начали строить с несколькими блоками питания, понадобился универсальный язык общения между силовой частью и материнской платой. Так и появился PMBus — незаменимый помощник администратора в вопросах питания.

Версии PMBus: от телеметрии к управлению

Стандарт развивается много лет, и между поколениями менялся набор команд, перечень параметров, форматы данных и возможности управления питанием.

Версии 1.0 и 1.1

PMBus 1.0 — фундамент стандарта. Здесь впервые появилась структура команд для запроса напряжений, токов, температур и основных статусов. Поддерживались форматы передачи данных Linear и Direct. Управляющих команд было минимум: стандарт решал в первую очередь задачу телеметрии, а не активного управления.

PMBus 1.1 развил диагностику. Появилась точная обработка ошибок, расширился каталог статусов, добавились новые флаги, а оповещения ALARM и FAULT стали более предсказуемыми. Кроме того, были переписаны правила таймингов SMBus.

Версии 1.2 и 1.3

PMBus 1.2 сделал большой шаг к точности и управляемости. Улучшили Direct Format, добавили команды для регулировки напряжений, ограничения тока и контроля выходных каскадов, а также повысили совместимость многоканальных и многофазных источников питания.

PMBus 1.3 расширил возможности современных БП. Появились команды для профилей нагрузки и поведения устройства в разных режимах, вырос набор телеметрии (новые температуры, токовые зоны, статусы вентиляторов), улучшились кодировки ошибок и работа с гибридными цифровыми контроллерами.

Версии 1.4 и 1.5

PMBus 1.4 сместил акцент на управление и самодиагностику. Добавлены команды управления вентиляторами и профили охлаждения, введён механизм pre-warning, улучшена работа с резервируемыми блоками питания и функции деградационного мониторинга.

PMBus 1.5 — самая актуальная версия. В ней:

  • значительно расширен формат телеметрии со сверхточными значениями тока, напряжения и температуры;
  • добавлены продвинутые диагностические команды;
  • оптимизирована поддержка многоканальных и многофазных систем с большим числом сенсоров;
  • уточнены правила hot-swap;
  • улучшены рекомендации по электромагнитной совместимости;
  • введены расширенные механизмы обработки пиковых нагрузок.

Если смотреть на всю цепочку, видна очевидная прогрессия: от простого мониторинга к «умному» управлению питанием сервера. Именно поэтому PMBus стал де-факто стандартом для топовых серверных конфигураций.

Блоки питания с поддержкой PMBus

Наличие резервируемых блоков питания не обязательно, чтобы получить доступ к телеметрии и управлению питанием. У Supermicro есть собственные линейки БП с PMBus; яркий пример — Supermicro PWS-1K26P-PQ.

Интересно, что PMBus встречается и в десктопных блоках. Seasonic выпускает несколько линеек Prime и Focus с его поддержкой. SuperFlower экспериментирует с PMBus в топовых моделях для ИИ-энтузиастов и мощных рабочих станций. Пользователь в таком случае видит реальные значения напряжения и тока, а не полагается на сомнительные показания BIOS или материнской платы.

Крупнейшие производители PMBus-совместимых PSU

Производитель Что выпускает
Supermicro серверные блоки питания серий PWS, большинство моделей поддерживает PMBus
Delta Electronics один из крупнейших OEM-лидеров; серверные и промышленные PSU с полной PMBus-телеметрией
Lite-On серверные БП для Dell, HP, Lenovo и других OEM; PMBus есть почти во всех современных моделях
Seasonic премиальные десктопные PSU (PRIME / PX / TX) и серверные серии с PMBus в старших конфигурациях
SuperFlower платформы Leadex Platinum и Titanium, а также серверные БП с телеметрией
FSP Group серверные блоки и промышленные модели серии FSP/ATE с поддержкой PMBus
Corsair отдельные профессиональные и высокоуровневые модели (AXi, HX Titanium) на платформах с PMBus
Artesyn / Advanced Energy мощные серверные и промышленные БП с широким набором PMBus-команд
Bel Power Solutions корпоративные серверные и сетевые PSU с поддержкой PMBus

Совместимость обеспечивается общим набором правил PMBus, стандартными разъёмами и унифицированными командами. Иногда нужны адаптеры или специальные кабели, но в большинстве серверных решений шина подключается одинаково.

Материнские платы и обязательность пары

Обычные материнские платы блоки питания с PMBus не поддерживают — это исконно серверная функция. Впрочем, на самых дорогих платах для рабочих станций (особенно на базе Threadripper Pro) PMBus-коннекторы тоже встречаются.

Важный нюанс: наличие PMBus на материнской плате не обязывает покупать БП с PMBus, и наоборот. Чтобы шина заработала, технологию должны поддерживать оба компонента. Если один из них её не поддерживает, система просто работает в обычном режиме — без телеметрии и управления через PMBus.

Практические выводы при выборе сервера

  • Если вам важен контроль питания в IPMI (нагрузка по блокам, температура, 12V), проверяйте поддержку PMBus одновременно у платформы и у блоков питания: по отдельности они ничего не дадут.
  • Для кластеров и стоек с большим числом машин PMBus — не «приятный бонус», а инструмент, без которого трудно управлять питанием в масштабе.
  • Наличие PMBus в блоке питания — признак серьёзного, профессионального изделия; по одной наклейке 80 Plus этого не определить.

Подобрать серверную платформу с нужной схемой питания помогут инженеры «СервакМастер»: загляните в раздел серверов, посмотрите ИИ-серверы или свяжитесь с нами — подберём конфигурацию под вашу задачу.

Итоги

PMBus стал одним из важнейших инструментов опытных системных администраторов. Мониторинг, контроль и управление электропитанием — это жизненно необходимые функции, без которых построить кластеры из тысяч серверов было бы практически невозможно. В десктопном мире PMBus остаётся редкостью, и его наличие нередко говорит о по-настоящему качественном блоке питания.
