Прежде чем выбирать процессор, память и видеокарты, нужно определиться с «каркасом» будущей системы — материнской платой, а точнее с её форм-фактором. Именно он решает, в какой корпус плата поместится, сколько слотов расширения и модулей памяти на ней разместится и во что обойдётся вся сборка. В этой статье разберём основные и редкие форм-факторы, сравним серверные платы с десктопными и подскажем, как не ошибиться с выбором.

Роль материнской платы в сервере

Материнская плата (Motherboard) — связующее звено всех комплектующих: к ней подключаются процессор, оперативная память, видеокарты и периферия. Совместимость остальных компонентов определяется именно по ней. Производителей на рынке много: Intel, TYAN, ASRock Rack, Asus и Supermicro — последний наиболее популярен в сегменте серверов.

Краткая история материнских плат

Развитие материнских плат шло параллельно с развитием вычислительной техники.

  • Середина XX века. Первые платы были простыми и давали лишь базовую аппаратную основу для компьютера.
  • 1970-е годы. Платы стали стандартизированными, появились форм-факторы AT и Baby AT. Это упростило сборку и обслуживание, а заодно повысило производительность и функциональность машин.
  • С начала 1990-х. Функционала стало ещё больше: на плате появились звуковые и сетевые адаптеры, порты USB, разъёмы для видео и аудио.
  • Сегодня. Платы продолжают быстро развиваться: добавляются интерфейсы быстрой передачи данных, расширенные возможности охлаждения, беспроводные технологии и другие функции.

Для наглядности: плата LuckyTech P5MVP3 в форм-факторе Baby-AT построена на базе Socket 7 (PGA321) — это как раз эпоха первых стандартов.

Чем серверная плата отличается от десктопной

Серверные платы устроены иначе, и различий здесь немало:

  • Надёжность. Они проектируются для непрерывной работы 24/7 и собираются из более качественных компонентов.
  • Масштабируемость. Поддерживаются несколько процессоров и расширенный объём памяти.
  • Интерфейсы. Есть дополнительные разъёмы: PCI, RJ45, SFP+, Oculink.
  • Управление. Доступны удалённое управление и мониторинг, например IPMI или iLO.

Что такое форм-фактор и почему он важен

Форм-фактор — это стандарт, которого придерживаются производители плат. Он задаёт размеры, расположение крепёжных отверстий и совместимость с корпусом и комплектующими. От него зависят:

  • сокет процессора;
  • количество и размер слотов оперативной памяти;
  • слоты PCI-E и число линий;
  • наличие дополнительных разъёмов RJ45;
  • количество разъёмов M.2 и U.2 и многое другое.

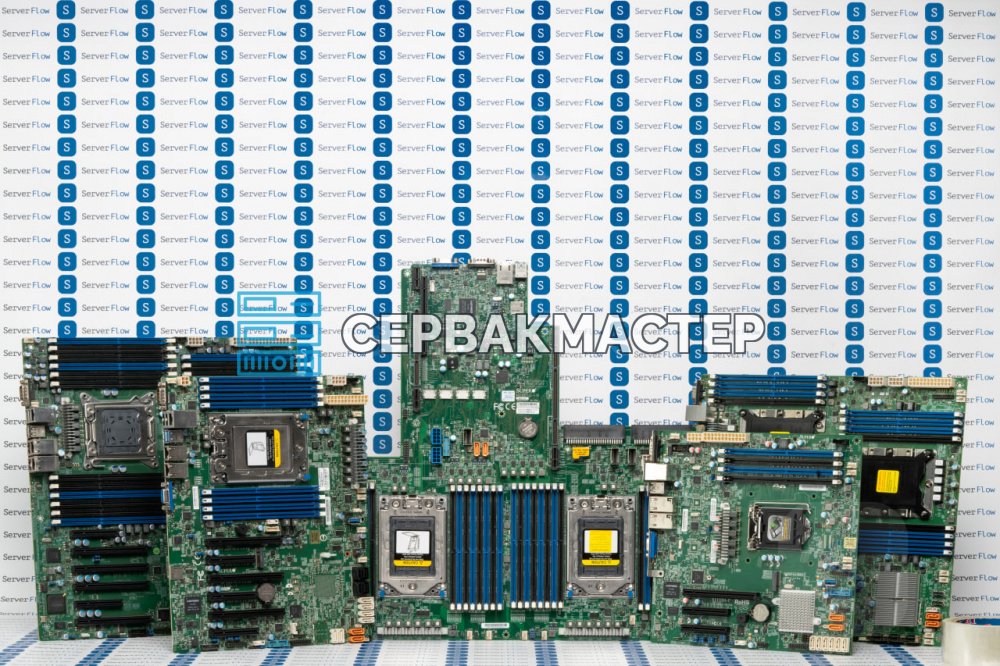

Иными словами, цена, функционал и габариты так или иначе связаны с форм-фактором. Самые популярные — ATX, Micro-ATX, Mini-ITX и EATX.

Основные форм-факторы

ATX

Пример — плата Supermicro H11SSL-i в форм-факторе ATX.

ATX — самый распространённый стандарт. Его разработала компания Intel в 1995 году, стремясь получить больше возможностей, чем давали прежние стандарты.

  • Размер: 30.5 на 24.4 см (12 на 9.6 дюймов).
  • Корпус: помещается в mid или full tower.
  • Расширение: до семи слотов расширений, что позволяет подключить несколько устройств PCI-e и даже собрать multi GPU систему.
  • Память: поддерживает больший объём ОЗУ, чем Micro-ATX и Mini-ITX, поэтому хорошо подходит для производительных рабочих станций.
  • Охлаждение: предусмотрено несколько разъёмов для систем охлаждения, что обеспечивает надлежащую вентиляцию в корпусе.
  • Применение: широко используется, в том числе в офисных системах, благодаря богатым возможностям расширения и модернизации.
  • Минусы: высокая цена и невозможность установки в компактные корпуса.

Micro-ATX

Пример — Supermicro X11SSH-F в форм-факторе Micro-ATX.

Micro-ATX — компактный формат размером 24.4 на 24.4 см (9.6 на 9.6 дюймов). Он меньше ATX, но больше Mini-ITX.

  • Плата без проблем устанавливается в mid tower и full tower, а благодаря размерам остаётся место для габаритной системы охлаждения.
  • При скромных размерах поддерживает до четырёх слотов DIMM.
  • Подходит для систем с одной видеокартой (single GPU) и, как правило, имеет меньше слотов PCI-E.
  • Слотов расширения и портов меньше, чем у стандартного ATX, но для большинства пользователей функционала достаточно.
  • Хорошо работает в компактных корпусах — это удачный выбор для HTPC (Home Theater PC) и офисных систем.
  • Стоит доступнее более крупных форм-факторов, поэтому подходит для бюджетной системы без ущерба производительности.

Mini-ITX

Mini-ITX компактнее Micro-ATX: типичный размер — 17 на 17 см (6.7 на 6.7 дюймов). Плата поддерживает до одного слота PCI-E и до двух слотов DIMM.

Такие платы помещаются в очень маленькие корпуса, поэтому их берут для DIY-проектов и систем с высокой степенью интеграции. Это идеальная основа для компактных энергоэффективных решений, например домашних серверов.

EATX

Пример — Supermicro X11DPi-NT в форм-факторе EATX.

EATX (Extended ATX) — увеличенная версия ATX размером 30.48 на 33.02 см (12 на 13 дюймов) или больше. Дополнительное место отдано под слоты расширения, порты и компоненты. Формат создавался для тех, кому нужны высокая производительность и масштабируемость.

  • Где применяется: высокопроизводительные рабочие станции, серверы и другие профессиональные системы, где важны максимум мощности и возможности расширения.
  • Минусы: такие платы дороже остальных, а устанавливать их рекомендуется только в Full-tower корпуса. Можно поставить и в mid-tower, но перед покупкой обязательно проверьте совместимость.
  • Итог: несмотря на цену и требования к корпусу, EATX даёт возможность построить максимально мощную и расширяемую систему.

Малоизвестные форм-факторы

EEATX

Пример — Supermicro X10DRi-T4+ в форм-факторе EEATX.

Формат используется в rackmount серверных системах. Размер — 34.7 на 33 см (12 на 13 дюймов), крепёжные отверстия совпадают с ATX. По сути это увеличенная версия стандарта EATX.

SSI EEB и SSI CEB

Пример — ASRock GENOAD8X-2T/BCM в форм-факторе SSI EEB.

  • SSI EEB — 30.5 на 33 см (12 на 13 дюймов). Создан для поддержки двух и более процессоров и подходит для рабочих станций на Intel Xeon и AMD EPYC (чипсеты С621/C741).
  • SSI CEB — тот же функционал, но размер меньше: 30.5 на 26.7 см (12 на 10.5 дюймов).

Flex-ATX

Flex-ATX (22.9 на 19.1 см, или 9 на 7.5 дюймов) Intel представила в 1999 году как дополнение к microATX. Он компактнее и занимает промежуточное положение между mini-ITX и micro-ATX.

Deep Mini-ITX

Deep Mini-ITX — улучшенный вариант Mini-ITX, позволяющий уместить на плате крупный сокет CPU и четыре слота DDR4. Размеры — 17 на 20.8 см (6.7 на 8.2 дюймов). Формат широко применяет компания ASRock Rack для компактных плат на сокете SP3.

Proprietary

Пример — Supermicro H11DSU-iN с проприетарным форм-фактором.

У такого формата нет конкретных размеров и функционала: плата разрабатывается под конкретный сервер. Встречается у Supermicro, Intel, ASRock, Asus и Gigabyte.

Сводная таблица (от меньшего к большему)

Форм-фактор Размер Пример платы
Mini-ITX 17 x 17 см ASRock D1541D4I
Deep Mini-ITX 17 x 20.8 см ASRock ROMED4ID-2T
Flex-ATX 22.9 x 19.1 см TYAN S5547 (G2NR)
Micro-ATX 24.4 x 24.4 см Supermicro X11SCH-LN4F
ATX 30.5 x 24.4 см Supermicro X11DPL-i
SSI CEB 30.5 x 26.7 см Intel Server Board S5000UR Family
EATX 30.48 x 33.02 см Supermicro H11DSI
SSI EEB 30.5 x 33 см TYAN S7077 (GM2NR)
EEATX 34.7 x 33 см Supermicro X10DRC-LN4+
Proprietary Любой размер Supermicro B2SD1-8C-TF

Как выбрать форм-фактор: практические выводы

Форм-фактор — определяющая характеристика при сборке сервера: от него зависят корпус, объём ОЗУ и количество плат расширения (GPU и другие).

  • Нужна максимальная расширяемость (несколько GPU, много памяти, два процессора) — берите EATX или ATX. Возможностей будет больше, но сборка выйдет дороже, а корпус потребуется просторный.
  • Нужен бюджетный и компактный сервер — выбирайте Micro-ATX; для домашнего или совсем маленького решения подойдёт Mini-ITX.
  • Серверная стойка — смотрите на EEATX, SSI EEB или проприетарные платы под конкретное шасси.

Разнообразие рынка почти гарантирует, что решение найдётся под любые задачи. Если не хочется разбираться в совместимости самостоятельно, специалисты «СервакМастер» помогут подобрать конфигурацию: загляните в каталог серверов или серверов для ИИ, либо свяжитесь с нами.
