Любой сервер рано или поздно упирается в вопрос: как подключить к нему много дисков и при этом не потерять в скорости и надёжности? Ответ часто звучит как «через HBA». Host Bus Adapter, или хост-адаптер, — это устройство, которое связывает накопители с общей шиной сервера. Именно благодаря ему операционная система видит хранилище и может записывать, читать, копировать и удалять данные. Ниже разберём, как устроены такие контроллеры, чем отличаются их типы и протоколы и как не ошибиться с выбором.

Что делает HBA-контроллер

Главная задача адаптера — принимать запросы на чтение и запись и управлять обменом данными между системой и устройствами хранения. Дискретный HBA подключается к материнской плате по шине PCI Express и получает прямой доступ к системной памяти, за счёт чего передача данных идёт заметно быстрее. Для серверов это принципиально: от хранилища ждут и высокой производительности, и надёжности, особенно в корпоративной инфраструктуре, где простой стоит дорого.

Есть и второй эффект: адаптер берёт на себя часть работы по обработке ввода-вывода и тем самым снижает нагрузку на центральный процессор. Современные HBA выпускаются на разных поколениях SAS, а также с поддержкой NVMe.

Два исполнения: встроенный и дискретный

По способу реализации контроллеры делят на две категории: встроенные и дискретные (аппаратные).

Встроенные HBA

Это адаптеры, интегрированные прямо в материнскую плату. Многие владельцы серверов даже не подозревают, что такой способ управления дисками у них уже есть: настройки портов для внутренних и внешних накопителей доступны в BIOS или на уровне программного обеспечения. Чаще всего встроенные решения работают по SATA, в том числе поддерживают компактные NVMe-накопители.

Главный минус — ограниченный функционал:

  • встроенный HBA не умеет работать с экспандерами и дисковыми полками, поэтому масштабировать систему сложно;
  • для построения ZFS RAID такие адаптеры не рекомендуются: они не обеспечивают достаточно низких задержек для целого пула дисков.

Пример из практики: популярная плата под сокет LGA3647 Supermicro X11DPH-i имеет порты SFF8087, но не поддерживает подключение SAS-накопителей и связь с экспандерами. Дисковая подсистема на ней ограничена по масштабируемости.

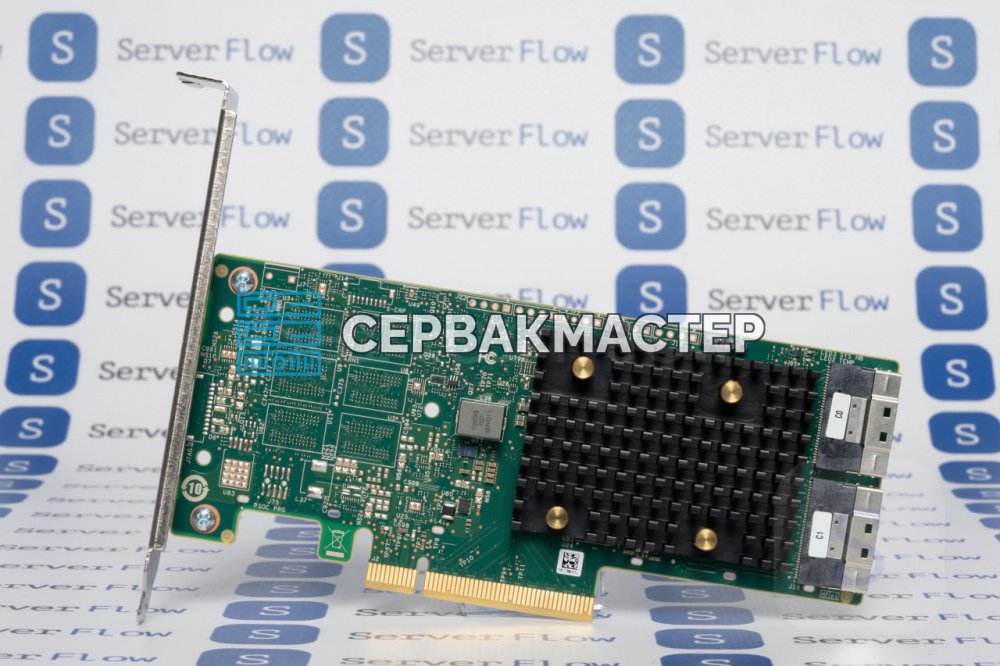

Дискретные HBA

Это отдельные платы расширения, которые устанавливаются в слот PCI-e X8. Число внутренних портов — от 4 до 24, то есть к одному адаптеру можно напрямую подключить до 24 дисков стандартными кабелями. Порты обычно выполнены как специализированные SFF-коннекторы, и каждый объединяет от 4 до 8 прямых подключений, что экономит место на плате.

С экспандерами возможности расти ещё сильнее. Экспандеры связаны с каскадированием: один контроллер по цепочке подключает десятки дисковых полок, а это экономит бюджет, который иначе ушёл бы на SAS-коммутатор. Для масштаба: контроллер, о котором идёт речь в исходной статье, способен адресовать до 1024 накопителей.

Второе неоспоримое достоинство аппаратных HBA — совместимость с файловой системой ZFS, на которой строят виртуальные RAID-массивы. Она обеспечивается стабильным вводом-выводом и разгрузкой процессора (offloading CPU). Для TrueNAS, например, рекомендуют адаптер на чипе LSI SAS3008. Типичный представитель класса — LSI (AVAGO) 9300-8i: производительности его SoC хватает даже для самых быстрых твердотельных накопителей, поэтому его охотно ставят в высоконагруженные системы.

Протоколы: SATA, SAS, Fibre Channel, iSCSI и NVMe

Контроллеры различаются протоколом передачи данных, скоростью и назначением. Рассмотрим основные варианты.

Тип Для чего используется Ключевая особенность
SATA HBA расширение числа портов, ZFS простая архитектура, доступная цена
SAS HBA самый распространённый тип поддерживает и SAS, и SATA диски
Fibre Channel подключение к СХД и полкам по оптике расстояния до десятков километров
iSCSI «умные» сетевые карты работа через Ethernet
NVMe HBA массовое подключение U.2 и PCI-E дисков PCI-e switch, высокая масштабируемость

SATA

Контроллеры SATA предназначены для HDD и SSD в рабочих станциях и серверах. Архитектура проще, чем у SAS и NVMe, поэтому такой вариант доступнее для домашних и офисных хранилищ. SATA — базовый интерфейс любой серверной системы: на любой плате он есть за счёт чипсета или SoC. Но иногда портов не хватает или нужна аппаратная поддержка ZFS — и тогда на помощь приходят SATA HBA, которые решают задачу расширения дисковой квоты и сохраняют производительность.

Практически все серверные HBA обладают расширенной логикой SCSI и поддерживают как SAS, так и SATA. Встречаются и устаревшие контроллеры — например, LSI на чипах SAS2008 с пропускной способностью до 6 Гбит/с на канал, то есть по скорости они равны SATA.

SAS

SAS HBA — самый популярный тип контроллеров. Причина проста: материнские платы поддерживают интерфейс SAS ограниченно. Чтобы установить SAS-накопитель, обычно нужен либо HBA (для прямого чтения и записи), либо RAID-контроллер (для аппаратного RAID из нескольких дисков). На конец 2024 года самые современные HBA поддерживают SAS4 24Gb/s — это необходимо для самых быстрых SAS SSD. Однако на рынке много адаптеров SAS3 12Gb/s, которые дают сопоставимую производительность с серверными HDD и SAS3 SSD.

Поскольку протокол SCSI включает логику SATA, к SAS HBA можно подключить очень широкий спектр накопителей.

Fibre Channel

FC-контроллер нужен для оптического соединения с системами хранения данных и дисковыми полками. В отличие от привычных SAS HBA, он использует протокол Fibre Channel, разработанный для высокопроизводительных хранилищ и работающий по принципу фабрики. Такое подключение особенно востребовано в корпоративных инфраструктурах. Оптика позволяет работать на расстояниях до десятков километров — здесь у FC огромное преимущество над аналогами. Плюс низкие задержки и высокие IOPS, что критично при больших объёмах данных и тяжёлых нагрузках. Пример — Qlogic QLE2672-CK, мощный адаптер 16G FC для СХД корпоративного уровня.

iSCSI

К концу 2024 года это практически вымерший вид контроллеров, его вытеснили другие устройства. Тем не менее под «iSCSI HBA» нередко понимают «умные» сетевые карты с функциями SmartNIC: они эффективно передают данные по Ethernet с использованием iSCSI, NFS или FCoE. Сами по себе такие адаптеры функционала HBA не имеют и используют ресурсы контроллеров, уже установленных в сервере, создавая канал передачи по Ethernet. Пример — Mellanox MCX4131A-GCAT, который работает в режиме Ethernet по протоколу 40GBASE-SR4 и интегрируется в 40-гигабитные сети на портах QSFP+.

NVMe

NVMe HBA относятся к самым современным и производительным контроллерам для твердотельных накопителей нового поколения. NVMe использует шину PCI Express, что даёт очень высокую скорость, минимальные задержки и отличную производительность на больших объёмах. Такие контроллеры востребованы там, где скорость критична: базы данных, виртуализация, облачные вычисления. Серверы с ними обрабатывают миллионы операций ввода-вывода в секунду.

Может показаться, что NVMe в HBA избыточен — ведь любая серверная плата умеет в NVMe. Но на деле NVMe HBA решает задачу масштабирования: вместе с PCI-e switch он позволяет подключить больше накопителей и держит стабильную работу под высокой нагрузкой. Такие адаптеры широко используют для массового подключения U.2 и других PCI-E дисков, и нередко они оснащаются PCI Switch.

Где применяют HBA

Диапазон применения — от домашних хранилищ до крупных дата-центров.

  • Серверы и дата-центры. Сопряжение серверов и СХД, где важны производительность, отказоустойчивость и масштабируемость. Fibre Channel и NVMe обеспечивают надёжную работу при высоких нагрузках.
  • Виртуализация и облака. Нужна высокая скорость работы с данными и грамотное управление хранилищами. Контроллеры SAS дают гибкость и позволяют динамически перераспределять ресурсы хранения под потребности пользователей и приложений.
  • Резервное копирование и восстановление. HBA, особенно SATA, позволяют собрать недорогие системы для больших объёмов данных. Подходит компаниям, которым нужно надёжное хранение, но высокая скорость передачи не принципиальна.
  • Большие данные, ИИ и машинное обучение. Здесь необходим быстрый доступ к огромным массивам. NVMe и Fibre Channel HBA обрабатывают их с минимальными задержками и ускоряют вычисления.
  • Локальные хранилища и NAS на ZFS. Операционные системы TrueNAS, FreeNAS, NAS4Free, EasyNAS и OpenMediaVault поддерживают ZFS (Zettabyte File System) и оптимизируют работу хранилища. Типичный пример — сервер Supermicro, где все 12 дисковых отсеков подключены к одному HBA для единого управления.

Чем HBA хорош

Контроллеры востребованы благодаря набору сильных сторон:

  1. Скорость передачи данных. Современные NVMe и Fibre Channel HBA работают очень быстро, что важно при множестве одновременно подключённых пользователей.
  2. Низкая нагрузка на процессор. Адаптер обрабатывает команды ввода-вывода, освобождая CPU для других задач.
  3. Масштабируемость и гибкость. К системе можно подключить больше накопителей, увеличив ёмкость и общую производительность.
  4. Надёжность и отказоустойчивость. В корпоративных средах такие устройства служат долго и подходят для хранения критически важной информации.
  5. Работа с экспандерами. SoC контроллера связывается с SoC экспандера, канал уплотняется, и HBA подключает больше дисков, чем у него физических портов.

Что будет дальше

Требования к скорости и объёму данных растут каждый год, поэтому HBA развиваются сразу в нескольких направлениях.

Рост скоростей. С развитием PCIe 5.0 и 6.0 можно ожидать контроллеры, обрабатывающие десятки гигабайт данных в секунду. Прирост пропускной способности связан с интеграцией новых редакций SAS и обновлённых версий NVMe на современных версиях PCI-e. Последняя актуальная редакция — SAS 24G.

Новые протоколы. NVMe over Fabrics (NVMe-oF) обещает заметное увеличение производительности сетевых хранилищ: меньше задержек и выше эффективность в облачных и виртуализированных средах.

ИИ и машинное обучение. Приложения с искусственным интеллектом требуют высоких скоростей и огромных объёмов данных. Развитие HBA в этом направлении ускорит обучение нейронных сетей и обработку больших данных.

Практические выводы при выборе

  • Если нужно просто подключить SAS-накопитель или считать с него данные, без специализированного контроллера не обойтись.
  • Для ZFS-массива берите дискретный HBA, а не встроенный и не RAID-контроллер с ограниченным объёмом кэш-памяти.
  • Планируете много дисков — присмотритесь к экспандерам и каскадированию: это дешевле SAS-коммутатора.
  • Для NVMe-массивов с большим числом накопителей нужен NVMe HBA с PCI Switch.
  • Для подключения к корпоративной СХД по оптике выбирайте Fibre Channel.

HBA-контроллер — один из важнейших компонентов серверной системы: он обеспечивает расширенную совместимость с SAS и возможность каскадирования дисков. Если вы не хотите использовать аппаратные RAID-контроллеры с ограниченным кэшем, обратите внимание на дискретные HBA — они дают более гибкий ZFS-массив.
